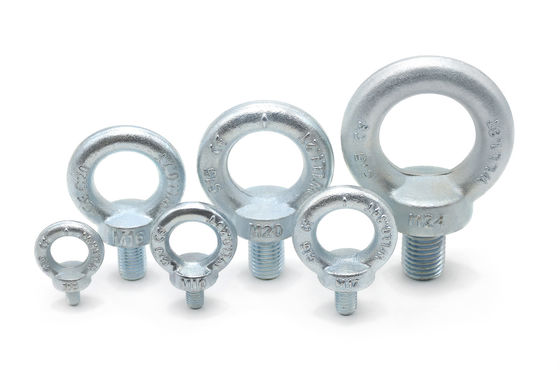

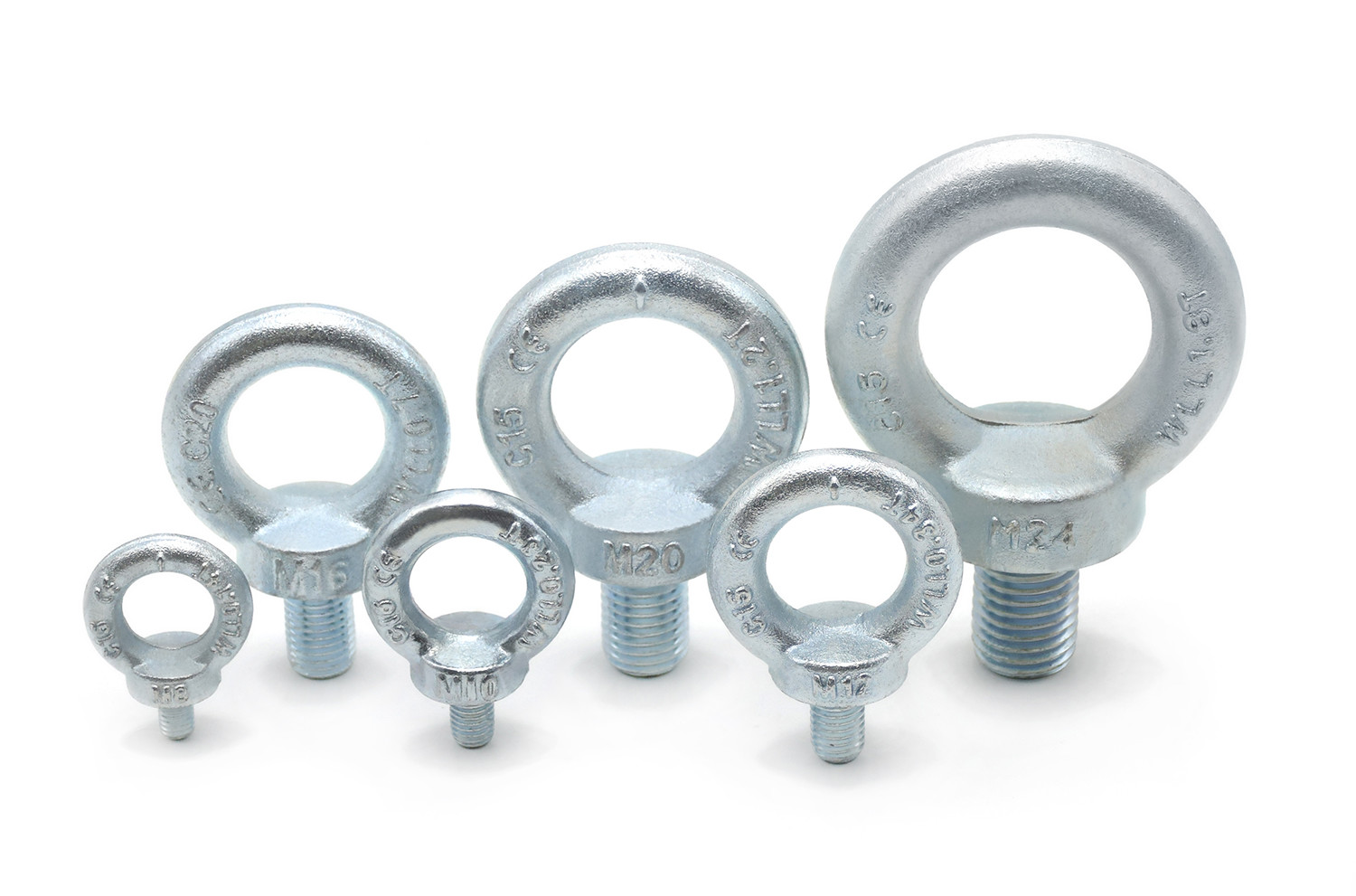

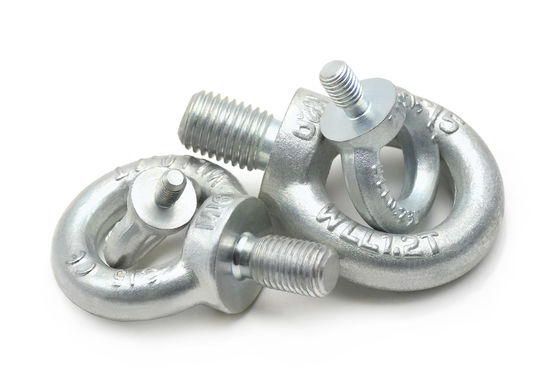

DIN580 Rigging de hardware galvanizado para elevação de olho parabraço de aço carbono gota forjada Dacromet
| Lugar de origem | Província de Jiangsu, China |
|---|---|
| Marca | YingYan |
| Certificação | ISO9000 |
| Número do modelo | M8-M24 |
| Quantidade de ordem mínima | 1000 peças |
| Preço | negotiable |
| Detalhes da embalagem | Caixas pequenas, sacos de plástico, grandes quantidades em caixas, |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome | Parafusos de olho de levantamento | Padrão | GB/DIN/ASME/EN/ISO, etc. |
|---|---|---|---|
| Materiais | Aço carbono 45# | Tratamento de superfície | Zn- revestido, dacromet |
| Tamanho | M8-M24/de acordo com as suas necessidades | Duração | 15mm-50mm/accroding as suas necessidades |
| Destacar | Rigging Lifting Eye Bolt,Bolt de levantamento de olho galvanizado,DIN580 Parafusos de fixação |
||
Descrição de produto
DIN580 Hardware Rigging Galvanizado Lifting Eye Bolt Cabeça de aço carbono Forjado Dacromet Superfície
| Fios de parafuso | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
| d | |||||||||
| d2 | Tamanho nominal | 20 | 25 | 30 | 35 | 40 | 50 | 65 | 75 |
| Min | 19.5 | 24.5 | 29.5 | 34.5 | 39.5 | 49.4 | 64.3 | 74.3 | |
| Max. | 20.9 | 25.9 | 30.9 | 36.1 | 41.1 | 51.2 | 66.3 | 76.5 | |
| d3 | Tamanho nominal | 36 | 45 | 54 | 63 | 72 | 90 | 108 | 126 |
| Min | 35.5 | 44.5 | 53.5 | 62.5 | 71.5 | 89.4 | 107.3 | 125.2 | |
| Max. | 37.1 | 46.1 | 55.1 | 64.1 | 73.1 | 91.2 | 109.5 | 127.7 | |
| d4 | Tamanho nominal | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 |
| Min | 19.1 | 24.1 | 29.1 | 33.9 | 38.9 | 48.8 | 58.7 | 68.5 | |
| Max. | 20.5 | 25.5 | 30.5 | 35.5 | 40.5 | 50.6 | 60.7 | 70.7 | |
| e | Tamanho nominal | 6 | 8 | 10 | 12 | 14 | 18 | 22 | 26 |
| Min | 5.5 | 7.5 | 9.5 | 11.5 | 13.5 | 17.5 | 21.4 | 25.3 | |
| Max. | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 | 19.1 | 23.2 | 27.3 | |
| f | Max. | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 |
| Ds | Max = tamanho nominal | 6 | 7.7 | 9.4 | 13 | 16.4 | 19.6 | 25 | 30.3 |
| Min | 5.82 | 7.48 | 9.18 | 12.73 | 16.13 | 19.27 | 24.67 | 29.91 | |
| h | Tamanho nominal | 36 | 45 | 53 | 62 | 71 | 90 | 109 | 128 |
| Min | 35.5 | 44.5 | 52.5 | 61.5 | 70.5 | 89.4 | 108.3 | 127.2 | |
| 37.1 | 46.1 | 54.1 | 63.1 | 72.1 | 91.2 | 110.5 | 129.7 | ||
| k | Tamanho nominal | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 |
| Min | 7.5 | 9.5 | 11.5 | 13.5 | 15.5 | 19.5 | 23.4 | 27.3 | |
| Max. | 8.9 | 10.9 | 12.9 | 14.9 | 16.9 | 21.1 | 25.2 | 29.3 | |
| L | Tamanho nominal | 13 | 17 | 20.5 | 27 | 30 | 36 | 45 | 54 |
| Min | 12.65 | 16.65 | 20.08 | 26.58 | 29.58 | 35.5 | 44.5 | 53.5 | |
| Max. | 13.35 | 17.35 | 20.92 | 27.42 | 30.42 | 36.5 | 45.5 | 54.5 | |
| m | Tamanho nominal | 10 | 12 | 14 | 16 | 19 | 24 | 28 | 32 |
| Min | 9.5 | 11.5 | 13.5 | 15.5 | 18.5 | 23.5 | 27.4 | 31.3 | |
| Max. | 10.9 | 12.9 | 14.9 | 16.9 | 19.9 | 25.1 | 29.2 | 33.3 | |
| por unidade ≈ kg | 0.06 | 0.11 | 0.18 | 0.28 | 0.45 | 0.74 | 1.66 | 2.65 | |
| Fios de parafuso | M42 | M48 | M56 | M64 | M72×6 | M80 × 6 | M100 × 6 | ||
| d | |||||||||
| d2 | Tamanho nominal | 85 | 100 | 110 | 120 | 150 | 170 | 190 | |
| Min | 84.3 | 99.2 | 108.9 | 118.9 | 148.8 | 168.5 | 188.5 | ||
| Max. | 86.5 | 101.7 | 112.1 | 122.1 | 152.4 | 173 | 193 | ||
| d3 | Tamanho nominal | 144 | 166 | 184 | 206 | 260 | 296 | 330 | |
| Min | 143.2 | 164.9 | 182.8 | 204.8 | 258.5 | 294.3 | 328.3 | ||
| Max. | 145.7 | 168.1 | 186.4 | 208.4 | 263 | 299.3 | 333.3 | ||
| d4 | Tamanho nominal | 80 | 90 | 100 | 110 | 140 | 160 | 180 | |
| Min | 78.5 | 88.3 | 98.1 | 107.9 | 137.6 | 157.3 | 177 | ||
| Max. | 80.7 | 90.8 | 100.9 | 111.1 | 141.2 | 161.3 | 181.5 | ||
| e | Tamanho nominal | 30 | 35 | 38 | 42 | 50 | 55 | 60 | |
| Min | 29.3 | 34.2 | 37.1 | 41.1 | 48.9 | 53.8 | 58.8 | ||
| Max. | 31.3 | 36.7 | 39.9 | 43.9 | 52.1 | 57.4 | 62.4 | ||
| f | Max. | 9 | 10 | 11 | 12 | 12 | 12 | 12 | |
| Ds | Max = tamanho nominal | 35.6 | 41 | 48.3 | 55.7 | 63.7 | 71.7 | 91.7 | |
| Min | 35.21 | 40.61 | 47.91 | 55.24 | 63.24 | 71.24 | 91.16 | ||
| h | Tamanho nominal | 147 | 168 | 187 | 208 | 260 | 298 | 330 | |
| Min | 146.2 | 166.9 | 185.8 | 206.8 | 258.5 | 296.3 | 328.3 | ||
| 148.7 | 170.1 | 189.4 | 210.4 | 263 | 301.3 | 333.3 | |||
| k | Tamanho nominal | 32 | 38 | 42 | 48 | 60 | 68 | 75 | |
| Min | 31.3 | 37.2 | 41.1 | 47.1 | 58.9 | 66.8 | 73.8 | ||
| Max. | 33.3 | 39.7 | 43.9 | 49.9 | 62.1 | 70.4 | 77.4 | ||
| L | Tamanho nominal | 63 | 68 | 78 | 90 | 100 | 112 | 130 | |
| Min | 62.4 | 67.4 | 77.4 | 89.3 | 99.3 | 111.3 | 129.2 | ||
| Max. | 63.6 | 68.6 | 78.6 | 90.7 | 100.7 | 112.7 | 130.8 | ||
| m | Tamanho nominal | 38 | 46 | 50 | 58 | 72 | 80 | 88 | |
| Min | 37.3 | 45.2 | 49.1 | 57.1 | 70.9 | 78.8 | 86.8 | ||
| Max. | 39.5 | 47.7 | 51.9 | 59.9 | 74.1 | 82.4 | 90.4 | ||
| por unidade ≈ kg | 4.03 | 6.38 | 8.8 | 12.4 | 23.3 | 34.2 | 49.1 | ||
Características:
- DIN580 olho de elevaçãoparafusosoferecem uma ampla gama de tamanhos, de M6 a M100, atendendo a diversos requisitos de carga e ligação.
- Fabricados a partir de aço 45# de alta qualidade, estes DIN580elevaçãoOs parafusos para os olhos apresentam uma resistência e durabilidade excepcionais.
- Tratamento de superfície único:A superfície é submetida a um tratamento especial (como o CORRUD-DT), proporcionando pelo menos 20 vezes mais resistência à corrosão do que a galvanização normal.

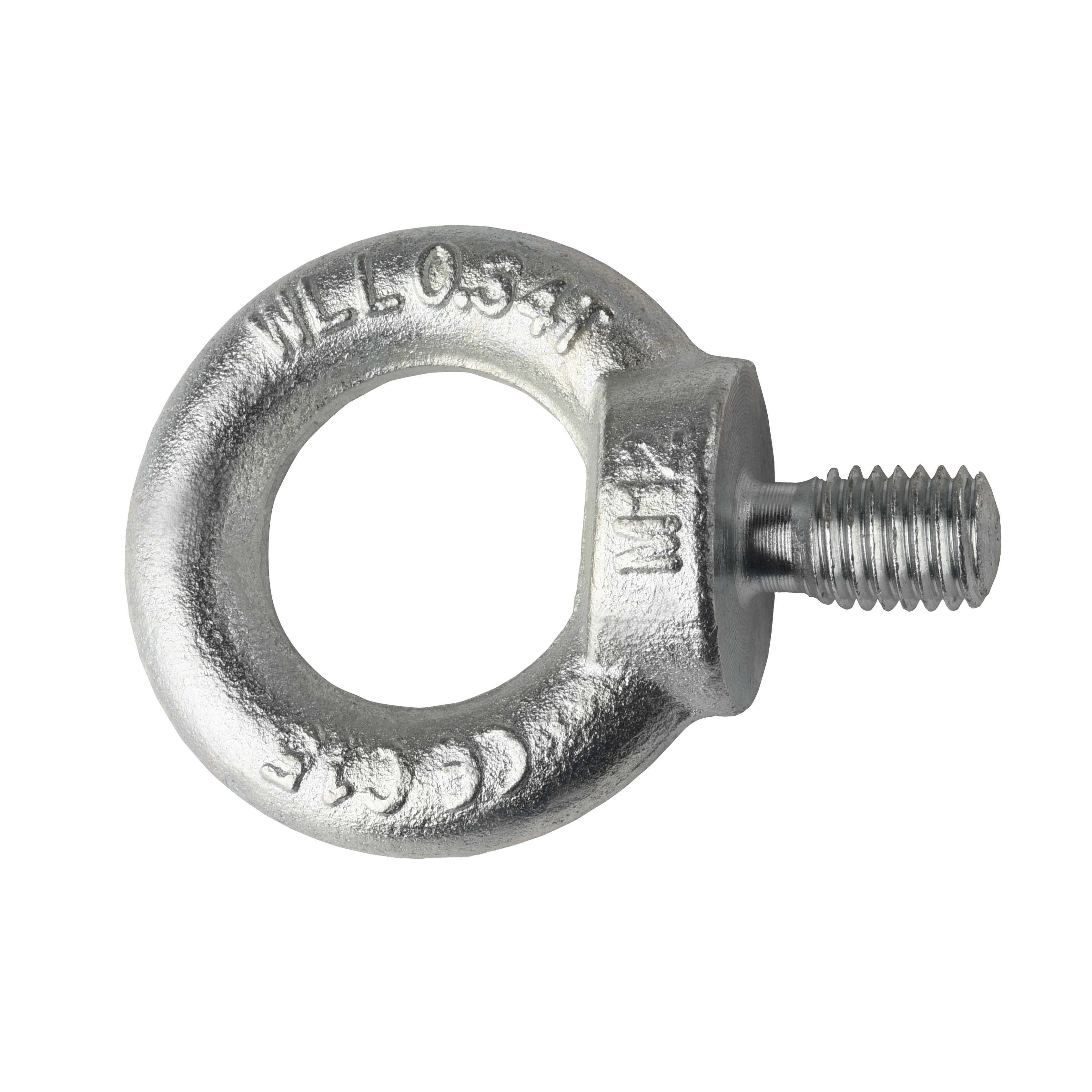

- Marcas de segurança:Os parafusos de elevação são marcados com designações como C15, C20, limite de carga de trabalho (WLL) e especificações de tamanho.
- Para assegurar a qualidade dos produtos, oparafusossão fabricados através de um processo de forja integral e são submetidos a normalização e testes de dureza.
Vantagens:
- Dispõe de uma capacidade máxima de cargadeaté 40 T, estes parafusos são adequados para tarefas de elevação de carga pesada.
- Graças à suaespecialNo processo de tratamento de superfície, os parafusos são capazes de resistir à ferrugem e à corrosão em ambientes adversos com facilidade.
- Antes de deixar ofábrica, estes produtos são submetidos a rigorosos ensaios e procedimentos de controlo de qualidade para garantir a sua segurança e fiabilidade durante a utilização.
- Estes parafusos podem ser utilizadosemUma ampla gama de indústrias e áreas, atendendo às diversas necessidades de elevação em vários cenários.
Aplicações:
- Portos e transporte marítimo: Usado para amarração de navios e elevação de carga.
- Construção: Empregados em canteiros de obras para levantar materiais e equipamentos de construção.
- Fabricação industrial: Utilizado na fabricação de máquinas, na produção de automóveis e noutras áreas de elevação e fixação de equipamentos.
- Energia e Infra-estruturas: Aplicado na instalação e manutenção de equipamentos de energia, petroquímica, mineração e outras indústrias.
- Outros campos especializados: Também amplamente utilizado na indústria aeroespacial, ferroviária, construção de pontes e outros campos para tarefas de elevação e fixação.
