DIN961 EN ISO8676 Ferramentas de cabeça hexagonal de aço carbono / aço ligado com fio de pitch fino

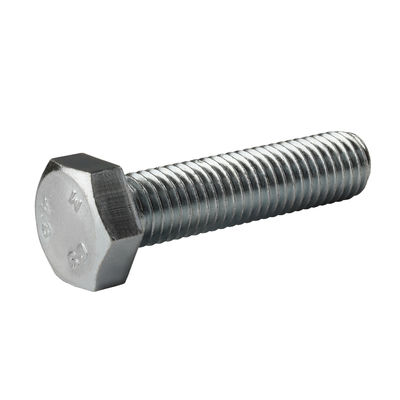

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread

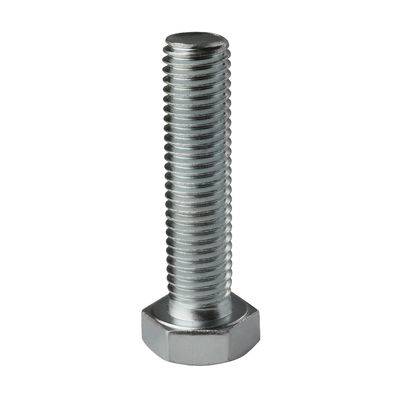

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread

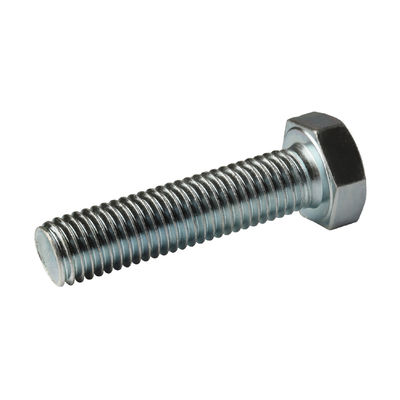

  • DIN961 EN ISO8676 Carbon Steel / Alloy Steel Hexagon Head Bolts With Fine Pitch Thread
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo M10-M20
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Para o fabrico de máquinas de lavar roupa Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço carbonoQ195,35K;aço ligado 40Cr Treatmentment de superfície Revestidos com zinco
Grau 4.8/6.8/8.8 Tamanho M10-M20/De acordo com as suas necessidades
Duração 18mm-55mm/De acordo com as suas necessidades
Destacar

Fios hexagonais de linha fina

,

Parafusos de cabeça hexagonal de aço ligado

,

DIN961 Parafusos de cabeça hexadecimal
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Deixe um recado
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Descrição de produto

DIN961 EN ISO8676 Parafusos de cabeça hexagonais de aço carbono/aço ligado com fio de pitch fino, grau 4.8,6.8,8.8 Revestidos de zinco

Vantagens:

  1. Alta resistência: Devido ao design de passo fino, o parafuso pode dispersar a força sobre uma área de contato menor, aumentando assim a resistência por unidade de área.
  2. Alta precisão: O fio fino permite um ajuste mais apertado entre o parafuso e a porca, proporcionando maior precisão de montagem.
  3. Excelente desempenho de vedação: O ajustamento do fio de fina fina reduz as lacunas, resultando em capacidades de vedação superiores, especialmente adequadas para aplicações de vedação.
  4. Montagem fácil: O desenho da cabeça hexagonal torna o parafuso mais fácil de manipular com ferramentas como chave inglesa ou chaveira durante a montagem e desmontagem.

Características:

  1. Desenho de pitch fino: Como já foi mencionado, o fio de fina trituração é a principal característica deste parafuso, proporcionando as vantagens acima mencionadas.
  2. Cabeça hexagonal: O desenho da cabeça hexagonal garante estabilidade durante o funcionamento e rotação fácil com ferramentas.
  3. Boa intercambiabilidade: Seguindo normas internacionais unificadas, estes parafusos têm uma boa intercâmbio, tornando conveniente para os utilizadores selecionar e substituí-los.

Aplicações:

  1. Equipamento de alta precisão: Devido à elevada precisão e ao excelente desempenho de vedação dos parafusos de fina finação, são frequentemente utilizados em equipamentos que exigem ligações precisas,como instrumentos de precisão e equipamento aeroespacial.
  2. Ambientes de vibração: A alta resistência e o desempenho superior de bloqueio dos parafusos de pitch fino os tornam adequados para aplicações sujeitas a vibrações e impactos, tais como automóveis, motocicletas e navios.
  3. Aplicações de vedação: O ajuste apertado dos parafusos de fina finação torna-os particularmente adequados para aplicações de vedação, tais como tubulações e tanques de combustível.

Em resumo, os parafusos de cabeça Hexagon com fio fino, com sua alta resistência, alta precisão, excelente desempenho de vedação e facilidade de montagem,encontraram aplicações generalizadas em vários cenários que exigem conexões e vedações precisas.

DIN961 EN ISO8676 Ferramentas de cabeça hexagonal de aço carbono / aço ligado com fio de pitch fino 0

Fios de parafuso M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Pico Fios finos-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Fios finos-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a) Max. 3 3.75 4.5 4.5 4.5 6 6 6 6
c Min 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
Max. 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
da Max. 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. Grau A Min 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Grau B Min 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e Grau A Min 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Grau B Min 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Tamanho nominal 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Grau A Min 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
Max. 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Grau B Min 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
Max. 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 Min 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r Min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s Max = tamanho nominal 13 17 19 22 24 27 30 32 36
Grau A Min 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Grau B Min 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Peso por 1000 produtos de aço (≈ kg)       - - - - - - - - -
Fios de parafuso M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Pico Fios finos-1 2 2 2 3 3 3 3 3 3
Fios finos-2 - - - - - - - - -
a) Max. 6 6 6 9 9 9 9 9 9
c Min 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
Max. 0.8 0.8 0.8 0.8 1 1 1 1 1
da Max. 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Grau A Min - - - - - - - - -
Grau B Min 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e Grau A Min - - - - - - - - -
Grau B Min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Tamanho nominal 17 18.7 21 22.5 25 26 28 30 33
Grau A Min - - - - - - - - -
Max. - - - - - - - - -
Grau B Min 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
Max. 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min 1 1 1 1 1 1.2 1.2 1.6 1.6
s Max = tamanho nominal 41 46 50 55 60 65 70 75 80
Grau A Min - - - - - - - - -
Grau B Min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Peso por 1000 produtos de aço (≈ kg)       - - - - - - - - -
