Fecho de fio completo e temperado para cabeça de hexágono DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M

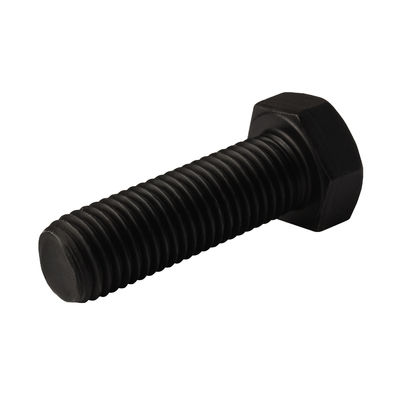

  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M

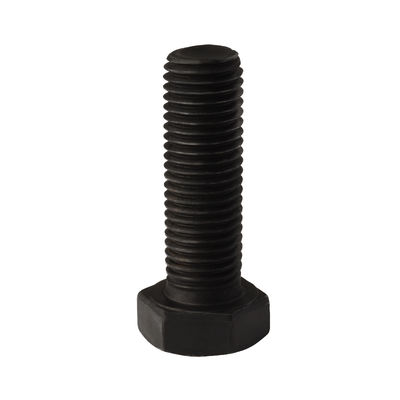

  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M

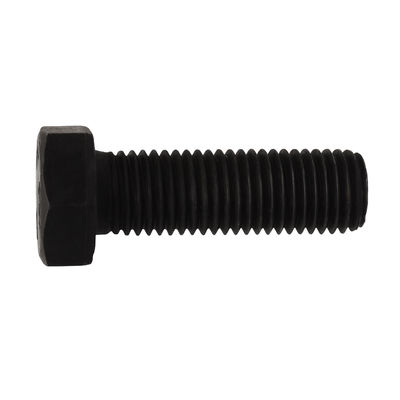

  • Full Thread Quenched And Tempered Hexagon Head Bolt DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo M6-M16
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Exaustão de cabeça hexagonal Tipo Encantar o parafuso
Padrão GB/DIN/ASME/EN/ISO, etc. Tratamento de superfície Negro
Grau 8.8,10.9,12.9 Tipo de cabeça Cabeça do hexágono
Materiais Aço do aço carbono/liga Tamanho M6-M16/De acordo com as suas necessidades
Duração 8mm-140mm/De acordo com as suas necessidades
Destacar

Parafusos de cabeça hexagonal apagados

,

Para o ensaio de um sistema de transmissão de energia

,

Bolinhos de fio completo de cabeça hexagonal
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Grade8.8 Carbon steel 35K M6-M16 8-120 1
M6*8 M6 8 10000
M8*10 M8 10 10000
M8*14 M8 14 10000
M10*12 M10 12 10000
M10*16 M10 16 10000
M10*20 M10 20 10000
M10*25 M10 25 10000
M10*35 M10 35 10000
M10*40 M10 40 10000
M10*45 M10 45 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*80 M10 80 10000
M10*85 M10 85 10000
M10*100 M10 100 10000
M12*16 M12 16 10000
M12*20 M12 20 10000
M12*30 M12 30 10000
M12*40 M12 40 10000
M12*45 M12 45 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*65 M12 65 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*100 M12 100 10000
M12*120 M12 120 10000
M14*16 M14 16 10000
M14*30 M14 30 10000
M14*40 M14 40 10000
M14*45 M14 45 10000
M14*50 M14 50 10000
M14*60 M14 60 10000
M14*100 M14 100 10000
M16*50 M16 50 10000
M16*70 M16 70 10000
M16*100 M16 100 10000
Grade10.9 Alloy steel ML40Cr 14 60 1
M14*60（ML40Cr） M14（ML40Cr） 60 10000
Grade12.9 Alloy steel ML40Cr /40Cr/SCM435 M8-M10 20-140 1
M8*20（ML40Cr） M8（ML40Cr） 20 10000
M8*140（40Cr） M8（40Cr） 140 10000
M10*30 M10 30 10000
M10*45（SCM435） M10（SCM435） 45 10000
If you have more needs, please contact customer service 1 1 1
Deixe um recado
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Descrição de produto

DIN933 ISO 4017 ANSI/ASME B 18.2.3.1M Grau 8.8/10.9/12.9 Parafusos de cabeça hexagonal com fio completo, apagados e temperados



Fecho de fio completo e temperado para cabeça de hexágono DIN933 ISO 4017 ANSI / ASME B 18.2.3.1M 0

Fios de parafuso M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
d
P Pico 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
a) Max. 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
c Min 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
Max. 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
da Max. 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
D.W. Grau A Min 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
Grau B Min - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
e Grau A Min 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
Grau B Min - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
k Tamanho nominal 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
Grau A Min 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
Max. 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
Grau B Min - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
Max. - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
k1 Min 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
r Min 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
s Max = tamanho nominal 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
Grau A Min 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
Grau B Min - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
Peso por 1000 produtos de aço (≈ kg)       - - - - - - - - - - - - - -
Fios de parafuso (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
d
P Pico 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
a) Max. 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15
c Min 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
Max. 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1
da Max. 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Grau A Min 25.3 28.2 30 33.6 - - - - - - - - -
Grau B Min 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2
e Grau A Min 30.14 33.53 35.72 39.98 - - - - - - - - -
Grau B Min 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Tamanho nominal 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33
Grau A Min 11.28 12.28 13.78 14.78 - - - - - - - - -
Max. 11.72 12.72 14.22 15.22 - - - - - - - - -
Grau B Min 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
Max. 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6
s Max = tamanho nominal 27 30 32 36 41 46 50 55 60 65 70 75 80
Grau A Min 26.67 29.67 31.61 35.38 - - - - - - - - -
Grau B Min 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Peso por 1000 produtos de aço (≈ kg)       - - - - - - - - - - - - -





Características

  1. O projeto de fio completo garante que todo o comprimento do eixo do parafuso seja roscado, maximizando a área de contato entre o parafuso e a porca.Isto resulta num aumento da capacidade de carga e estabilidade da ligaçãoAlém disso, facilita uma transferência de carga mais eficiente edistribuiçãoAo longo do parafuso, tornando-o ideal para conexões de alta resistência onde a fiabilidade e durabilidade são primordiais.

  2. Com efeito, a combinação de tratamentos de amortecimento e de temperamento resulta num parafuso que é duro e forte, mas mantém um certo nível de resistência.processoendureceO processo de temperação alivia as tensões internas durante o apagamento, minimizando o risco de fratura em condições de alto esforço.Este regime de tratamento torna o parafuso altamente adequado para aplicações que exigem tanto alta resistência e excelente resistência à fadiga.

  3. O design da cabeça hexagonal oferece excelente aderência e maior eficiência de transmissão de binário, facilitando a fácil instalação e remoção usando chaves, chaveiras e outras ferramentas hexagonais.Além disso,, garante a segurança e a robustezdeA ligação.

  4. Fabricação de alta precisão: Fabricado de acordo com normas internacionais como a DIN 933, garantindo a precisão dimensional e a intercambiabilidade do parafuso.

Vantagens

  1. Alta capacidade de carga: O projeto de fio completo e o tratamento temperado e temperado dão ao parafuso maior resistência e dureza, permitindo-lhe suportar maiores forças de tração e de cisalhamento.

  2. Excelente estabilidade: Devido à grande área de contacto entre o parafuso e a porca, a ligação é mais estável e fiável, menos propensa ao afrouxamento.

  3. Longa vida útil: O tratamento por amortecimento e temperamento melhora a resistência ao desgaste e à fadiga do parafuso, resultando numa vida útil mais longa.

  4. Facilidade de instalação: O desenho da cabeça hexagonal torna o parafuso fácil de instalar e desmontar, melhorando a eficiência do trabalho.

Cenários de aplicação

  1. Máquinas pesadas: Os parafusos de cabeça hexagonal, com fio completo apagado e temperado, são ideais para máquinas pesadas que exigem alto esforço e resistência ao impacto, tais como escavadeiras, guindastes e prensas.

  2. Pontes e Edifícios: Em pontes e edifícios, os pontos de ligação essenciais têm de suportar um peso e uma tensão significativos.

  3. Indústrias automóveis e aeroespaciaisOs parafusos de cabeça hexagonal temperados e apagados a fio inteiro satisfazem estas exigências.assegurar a operação segura de veículos e aeronaves.

  4. Outras aplicações que exigem ligações de alta resistência: Aplicações como equipamentos de mineração, equipamentos de perfuração de petróleo e turbinas eólicas também utilizam parafusos de cabeça hexagonais apagados e temperados de fio completo para garantir a confiabilidade e segurança da conexão.
