DIN 601 558 EN ISO 4016 4018 Tornos de cabeça hexagonal de aço carbono Q195 Revestimento de zinco

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo M5-M16
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Parafusos de cabeça hexagonal - produto da categoria C meio/fios completos Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço carbono Q195 Cores Azul-branco
Tratamento de superfície Cobre revestido Grau 4,8
Tamanho M5-M16/de acordo com as suas necessidades Duração 60mm-110mm/accroding as suas necessidades
Destacar

Parafusos de cabeça hexagonal revestidos de zinco

,

Parafusos de cabeça hexagonal DIN 601

,

Parafusos de cabeça hexadecimal de revestimento de zinco
Deixe um recado
Descrição de produto

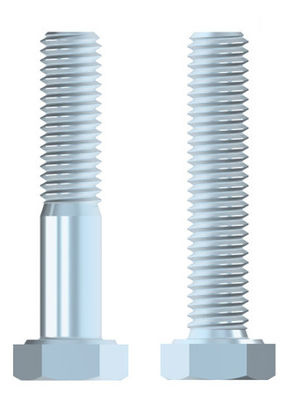

DIN 601 558 EN ISO 4016 4018 Parafusos de cabeça hexagonal-Produto grau C Classe 4.8 Aço carbono Q195 Revestimento de zinco






DIN601DIN 601 558 EN ISO 4016 4018 Tornos de cabeça hexagonal de aço carbono Q195 Revestimento de zinco 0

Fios de parafuso M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
d
P Pico 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c Max. 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
da) Max. 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
ds Max. 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
Min 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw Min 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e Min 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Tamanho nominal 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
Max. 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
Min 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 Min 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r Min 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
s Max = tamanho nominal 8 10 13 16 18 21 24 27 30 34 36 41
Min 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Comprimento do fio b   - - - - - - - - - - - -
Fios de parafuso M30 (M33) M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
d
P Pico 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c Max. 0.8 0.8 0.8 1 1 1 1 1 1 1 1
da) Max. 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
ds Max. 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
Min 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw Min 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e Min 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Tamanho nominal 18.7 21 22.5 25 26 28 30 33 35 38 40
Max. 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
Min 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 Min 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r Min 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
s Max = tamanho nominal 46 50 55 60 65 70 75 80 85 90 95
Min 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Comprimento do fio b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 Tornos de cabeça hexagonal de aço carbono Q195 Revestimento de zinco 1

Fios de parafuso
d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36
P Pico
a) Max.
c Max.
da) Max.
dw Min
e Min
k Tamanho nominal
Min
Max.
k1 Min
r Min
s Max = tamanho nominal
Min
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Peso por 1000 produtos de aço (≈ kg)
- - - - - - - - - -











Características:

  1. A cabeça hexagonalProjetoéAdopçãona cabeça, que facilita o carregamento e descarregamento com ferramentas normais, como chaves de chave ou chaveiros.
  2. PossessãoExcelentes propriedades mecânicas com elevada resistência à tração e resistência ao rendimento, podem ser utilizadas em situações de elevada carga e de elevada tensãoambientes.
  3. Concebidos e fabricados em conformidade estritamente com as normas DIN, os parafusos têm dimensões e tolerâncias rigorosamente controladas,asseguraralta precisão de montagem e forte intercambiabilidade.
  4. Fabricados a partir de materiais de qualidade superiortaiscomo aço carbono e aço inoxidável, estes parafusos apresentam notável resistência à corrosão e durabilidade.

Vantagens:

  1. Fabricados com materiais de alta resistênciaefabricação de precisão, estes parafusos oferecem desempenho de ligação estável, resistindo ao afrouxamento ou quebra.
  2. O design da cabeça hexagonal simplifica e acelera o processo de instalação e remoção, permitindo o uso de ferramentas padrão e aumentando a eficiência do trabalho.
  3. PossessãoExcelentes propriedades mecânicas com elevada resistência à tração e resistência ao rendimento, podem ser utilizadas em situações de elevada carga e de elevada tensãoambientes.
  4. Projetado e fabricadoestritamenteem conformidade com as normas DIN, os parafusos têm dimensões e tolerâncias rigorosamente controladas,asseguraralta precisão de montagem e forte intercâmbio..

Cenários de aplicação:

  1. Engenharia Mecânica: No campo da engenharia mecânica, estes parafusos são amplamente utilizados para conectar e fixar vários equipamentos e máquinas, tais como automóveis, aeronaves, navios e máquinas pesadas.
  2. Indústria da Construção: Os parafusos são comumente utilizados na indústria da construção para ligar e fixar estruturas de aço, pontes, túneis e outros projetos, garantindo a estabilidade e segurança estrutural.
  3. Fabricação de equipamentos eletrónicos: São usados para fixar placas de circuito, chassis, gabinetes e outros componentes em dispositivos eletrônicos, aumentando a estabilidade e confiabilidade do dispositivo.
  4. Outras indústrias: Além disso, estes parafusos encontram aplicações em indústrias químicas, petrolíferas, elétricas, metalúrgicas e outras para conectar e fixar vários equipamentos e tubulações.
