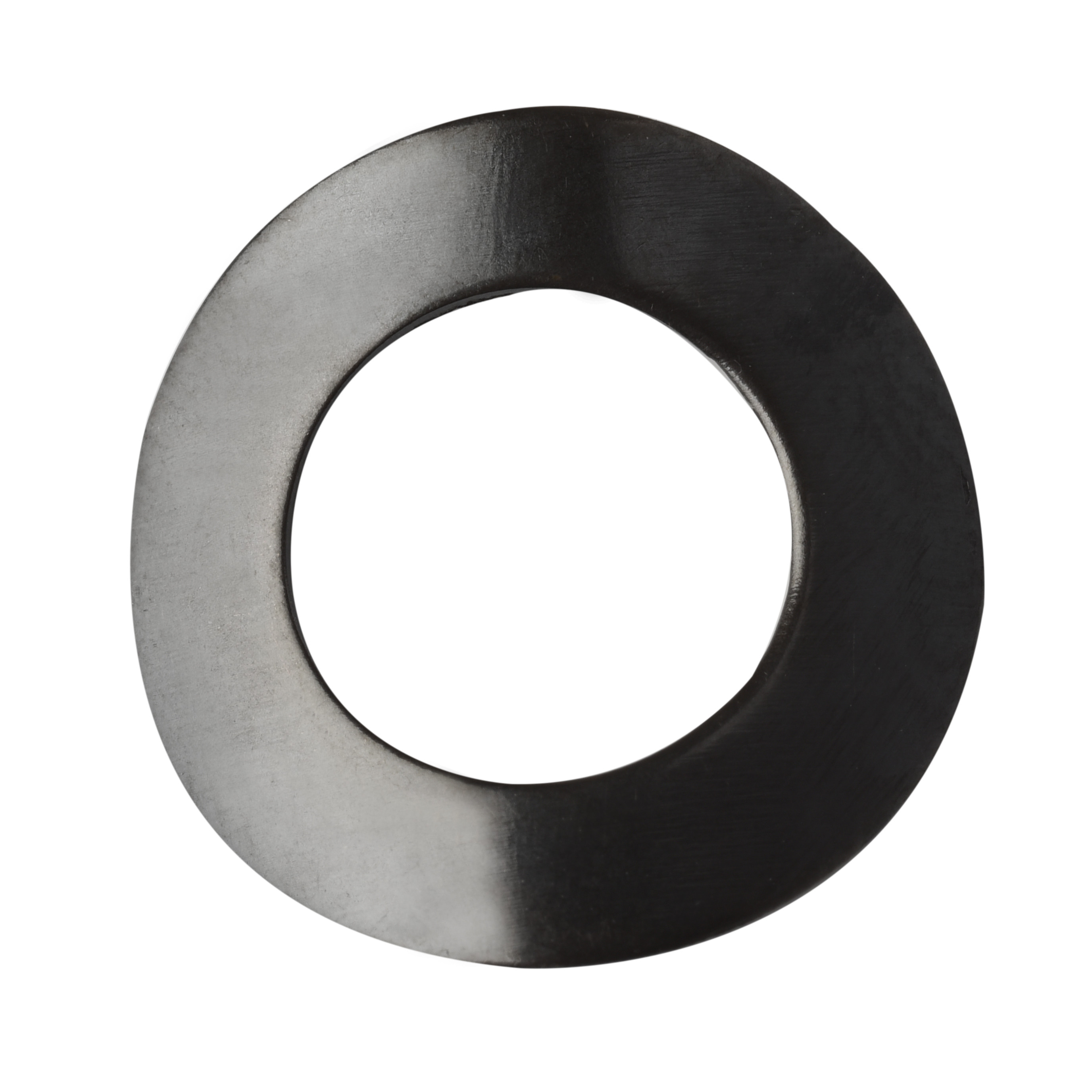

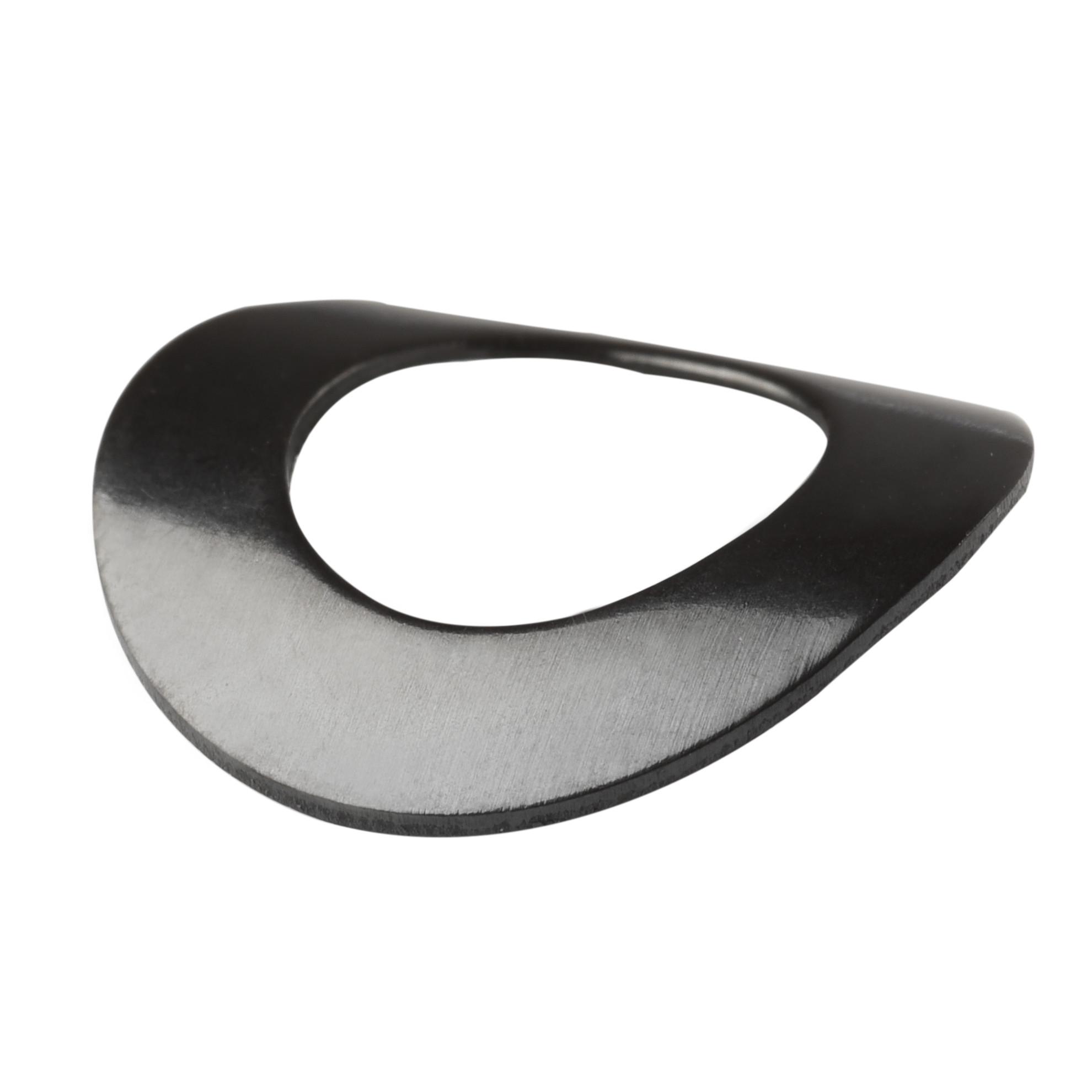

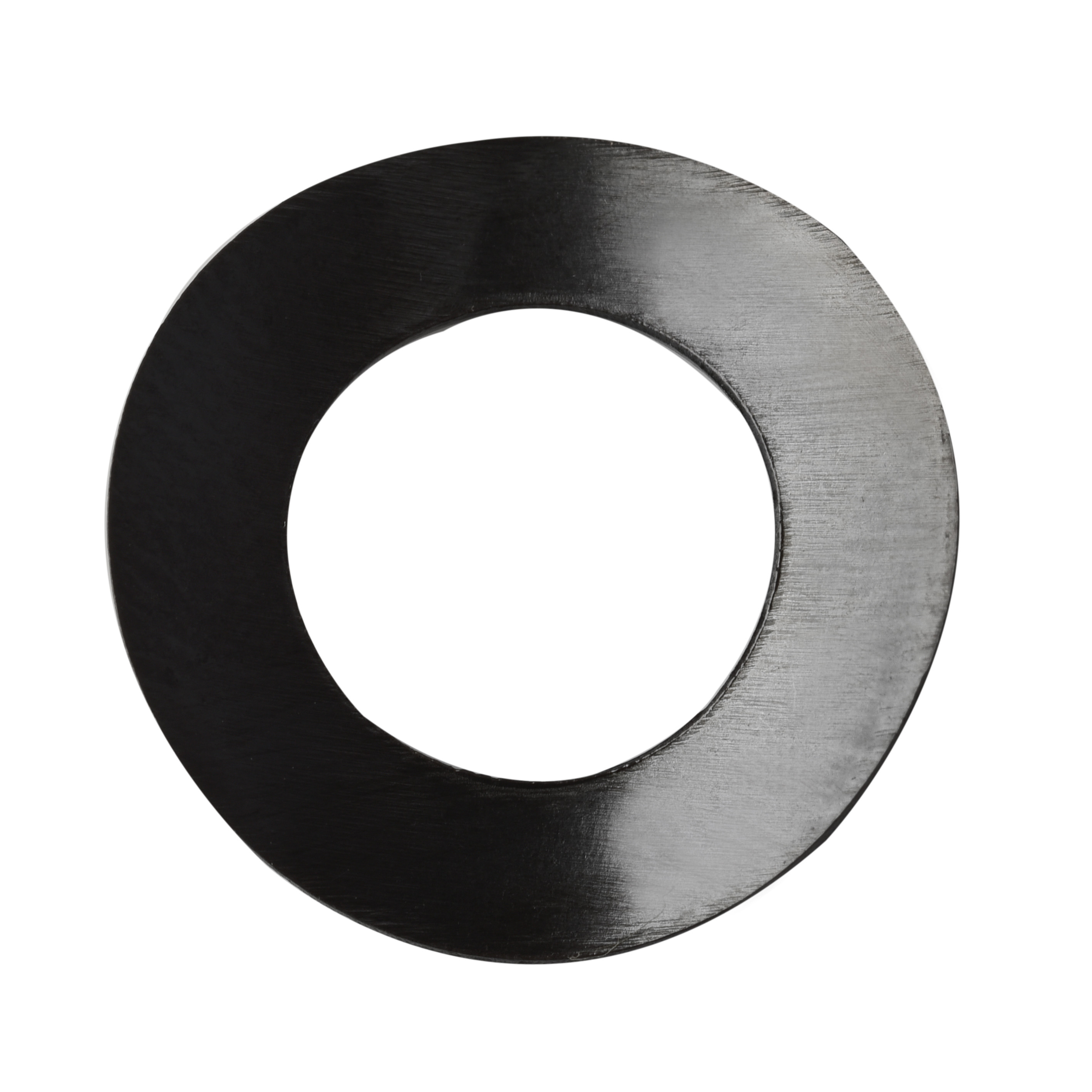

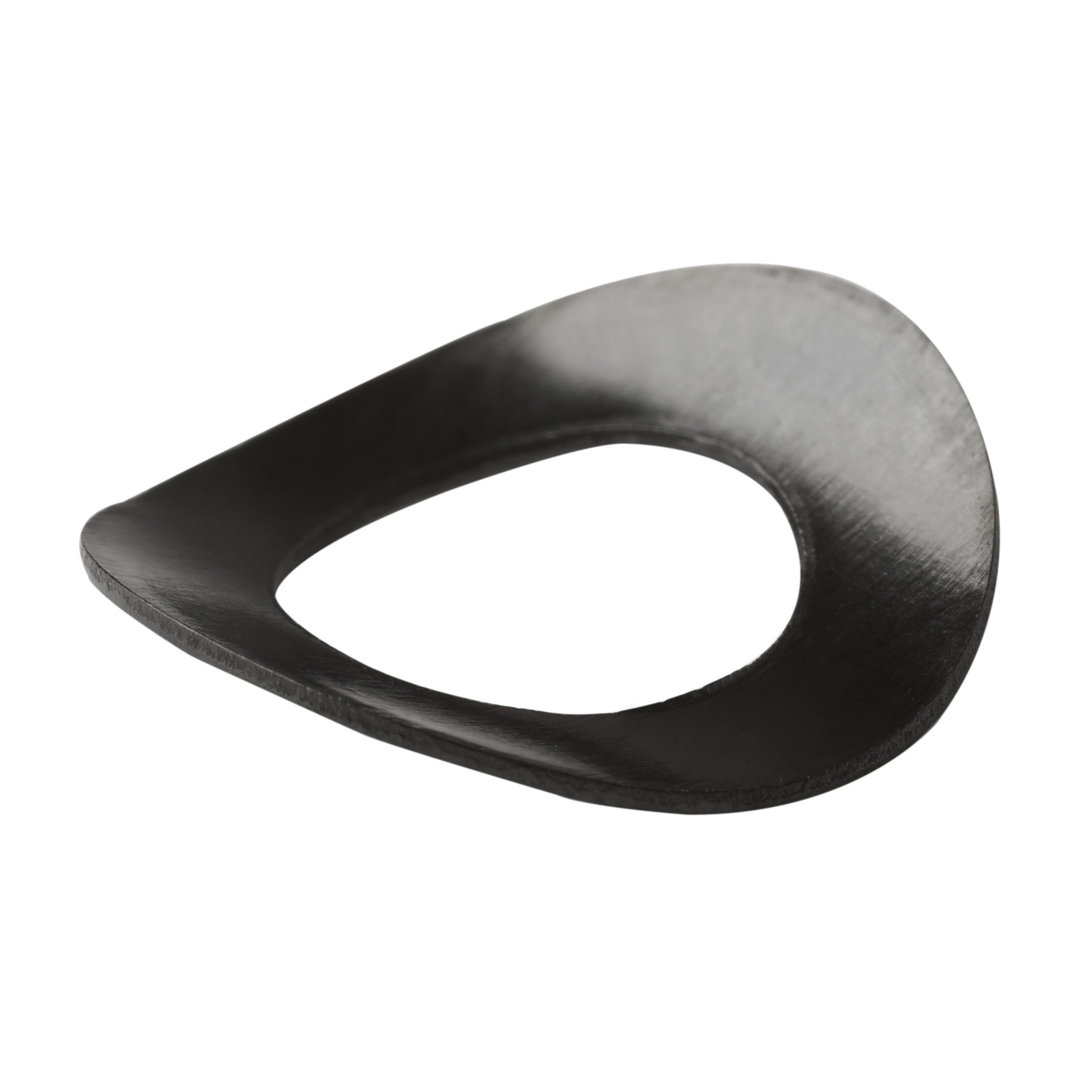

DIN137 GB860 Lavadoras de molas curvas de aço inoxidável liga de aço simples / galvanização

  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
  • DIN137 GB860 Curved Spring Washers Stainless Steel Alloy Steel Plain / Galvanization
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo Φ8-Φ16
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Lavadoras de molas curvas Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço inoxidável SUS304, aço ligado 65Mn Tipo Máquinas de lavar de mola
Acaba. Negro, zinco, simples, preto, dacromato Tratamento de superfície Zn- Revestido, dacromet, preto
Tamanho Φ8-Φ16/De acordo com as suas necessidades
Destacar

DIN137 Lavadoras de molas curvas

,

Máquinas de limpeza de molas curvas de aço inoxidável

,

Lavadora de molas de molas de molas
Deixe um recado
Descrição de produto

Din137 Gb860 Lavadoras de molas curvas de aço inoxidável Sus304 Aço ligado 65mn Plain/Galvanization/Blacked/Dacromet

As lavadoras de mola curvas, também conhecidas como lavadoras de onda ou lavadoras Belleville, são componentes metálicos finos em forma de disco com uma curvatura convexa ou côncava.São concebidos para fornecer uma força de pré-carga ou de mola controlada quando comprimidos entre duas superfíciesEssas máquinas são frequentemente utilizadas em conjuntos mecânicos para ajustar, pré-carregar ou compensar variações dimensionais.

Aqui estão alguns pontos-chave sobre as lavadoras de mola curvas:

  1. Materiais: São tipicamente fabricados em aço de mola ou aço inoxidável, dependendo dos requisitos da aplicação.

  2. Função: Quando comprimidas, as válvulas de mola curvas fornecem uma força de mola que pode ser usada para pré-carregar rolamentos, juntas ou fixações.ou compensar o desgaste.

  3. Vantagens:

    • Eles oferecem uma alta taxa de molas em comparação com outros tipos de molas.
    • Eles podem ser empilhados em série ou em paralelo para alcançar as forças de pré-carga desejadas.
    • São relativamente compactos e fáceis de instalar.

  4. Aplicações:

    • No equipamento de precisão, para fornecer uma pré-carga consistente e minimizar as variações de desempenho.
    • Em juntas de parafusos, para compensar as alterações dimensionais devido à temperatura ou carga.
    • Em rolamentos, para pré-carregar o rolamento e manter o contacto adequado entre os elementos de rolamento e as vias de engate.

  5. Considerações de Design:

    • A curvatura e a espessura da máquina de lavar determina a velocidade da mola e a força de pré-carga.
    • O material da máquina de lavar deve ser compatível com o ambiente e resistente à corrosão.
    • A empilha de várias lavadoras pode alcançar forças de pré-carga mais elevadas, mas também aumenta a altura total.

  6. Instalação: As válvulas de mola curvas são instaladas entre duas superfícies planas, normalmente colocadas sob uma cabeça de parafuso ou uma porca.Fornecendo a força de pré-carga desejada.

É importante notar que as lavadoras de mola curvas devem ser usadas com cautela e de acordo com as recomendações do fabricante para garantir o bom desempenho e evitar danos ao conjunto.



DIN137 GB860 Lavadoras de molas curvas de aço inoxidável liga de aço simples / galvanização 0

Diâmetro nominal
1 1.2 1.4 1.7 1.8 2 2.3 2.6
d Min = dimensão nominal
Max.
dc Tamanho nominal
Max.
Min
h Tamanho nominal
Max.
Min
H Min
Max.
por 1000 unidades ≈ kg ≈
1.1 1.3 1.5 1.8 1.9 2.2 2.5 2.8
1.35 1.55 1.75 2.05 2.15 2.45 2.75 3.05
2.5 3 3 4 4 4.5 5 5.5
2.8 3.3 3.3 4.375 4.375 4.875 5.375 5.875
2.2 2.7 2.7 3.625 3.625 4.125 4.625 5.125
0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3
0.22 0.22 0.27 0.27 0.27 0.33 0.33 0.33
0.18 0.18 0.23 0.23 0.23 0.27 0.27 0.27
0.35 0.35 0.4 0.45 0.45 0.5 0.5 0.55
0.7 0.7 0.8 0.9 0.9 1 1 1.1
0.006 0.009 0.01 0.02 0.02 0.028 0.035 0.041
Diâmetro nominal
3 3.5 4 5 6 7 8 10
d Min = dimensão nominal
Max.
dc Tamanho nominal
Max.
Min
h Tamanho nominal
Max.
Min
H Min
Max.
por 1000 unidades ≈ kg ≈
3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5
3.5 4 4.6 5.6 6.76 7.76 8.76 10.93
6 7 8 10 11 12 15 18
6.375 7.45 8.45 10.45 11.55 12.55 15.55 18.55
5.625 6.55 7.55 9.55 10.45 11.45 14.45 17.45
0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.8
0.45 0.45 0.55 0.55 0.55 0.55 0.55 0.86
0.35 0.35 0.45 0.45 0.45 0.45 0.45 0.74
0.65 0.7 0.8 0.9 1.1 1.2 1.7 2
1.3 1.4 1.6 1.8 2.2 2.4 3.4 4
0.063 0.088 0.14 0.222 0.247 0.265 0.476 1.05
