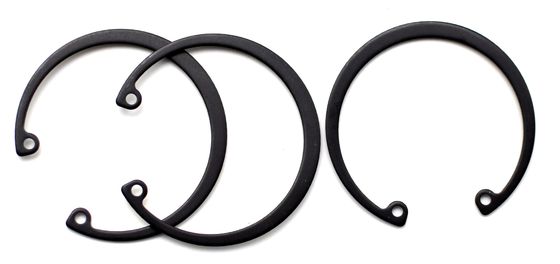

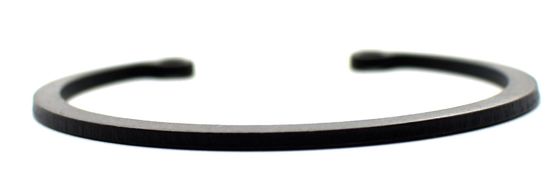

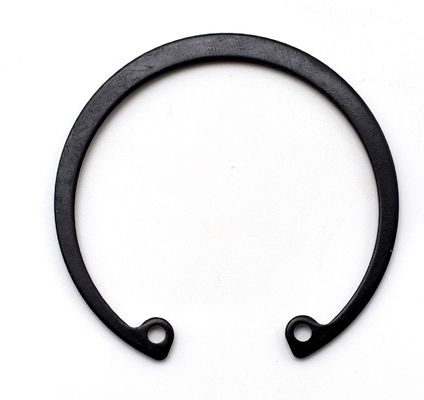

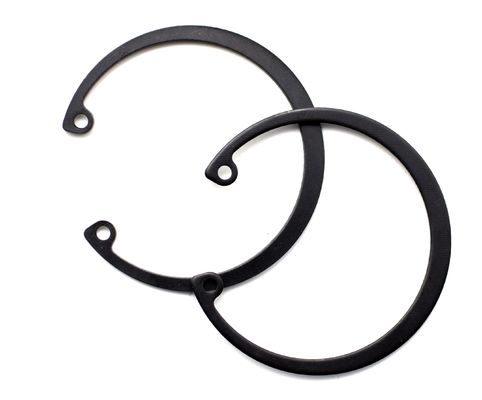

DIN472 65Mn Anéis de retenção dacromet preto para furos Tipo normal Φ35 - Φ98

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo Φ35-Φ98
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Anéis de retenção para furos - Tipo normal Padrão GB/DIN/ASME/EN/ISO, etc.
Tipo Anéis de retenção Materiais Aço ligado 65Mn
Acaba. Negro, Dacromet, Óxido Negro Tratamento de superfície Dacromet, preto.
Número do modelo Φ35-Φ98/Acordando com as suas necessidades
Destacar

Anéis de retenção 65Mn

,

Anéis de retenção de furos

,

Dacromet DIN 472 Circlip
Deixe um recado
Descrição de produto

DIN472 65Mn Anéis de retenção de dacromet preto para furos - Tipo normal Φ35-Φ98







DIN472 65Mn Anéis de retenção dacromet preto para furos Tipo normal Φ35 - Φ98 0

Diâmetro nominal 8 9 10 11 12 13 14
d ①
s Max. 0.8 0.8 1 1 1 1 1
Min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc Max. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min 8.6 9.7 10.7 11.7 12.9 14 15
a) Max. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
por 1000 unidades ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diâmetro nominal 15 16 17 18 19 20 21
d ①
s Max. 1 1 1 1 1 1 1
Min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc Max. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) Max. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
por 1000 unidades ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diâmetro nominal 22 24 25 26 28 30 31
d ①
s Max. 1 1.2 1.2 1.2 1.2 1.2 1.2
Min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc Max. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) Max. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
por 1000 unidades ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diâmetro nominal 32 34 35 36 37 38 40
d ①
s Max. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc Max. 34.9 37 38.3 39.3 40.3 41.3 44.4
Min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) Max. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
por 1000 unidades ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diâmetro nominal 42 45 47 48 50 52 55
d ①
s Max. 1.75 1.75 1.75 1.75 2 2 2
Min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc Max. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) Max. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
por 1000 unidades ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diâmetro nominal 56 58 60 62 63 65 68
d ①
s Max. 2 2 2 2 2 2.5 2.5
Min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc Max. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) Max. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
por 1000 unidades ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diâmetro nominal 70 72 75 78 80 82 85
d ①
s Max. 2.5 2.5 2.5 2.5 2.5 2.5 3
Min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc Max. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) Max. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
por 1000 unidades ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diâmetro nominal 88 90 92 95 98 100 102
d ①
s Max. 3 3 3 3 3 3 4
Min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc Max. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) Max. 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
por 1000 unidades ≈ kg 28 31 32 35 37 38 55
Diâmetro nominal 105 108 110 112 115 120 125
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) Max. 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
por 1000 unidades ≈ kg 56 60 64.5 72 74.5 77 79
Diâmetro nominal 130 135 140 145 150 155 160
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) Max. 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
por 1000 unidades ≈ kg 82 84 87.5 93 105 107 110
Diâmetro nominal 165 170 175 180 185 190 195
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 176 181 186.2 191.2 196.2 201.2 206.2
Min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) Max. 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
por 1000 unidades ≈ kg 125 140 150 165 170 175 183
Diâmetro nominal 200 210 220 230 240 250 260
d ①
s Max. 4 5 5 5 5 5 5
Min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc Max. 211.2 223.7 233.7 243.7 254 264 277
Min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) Max. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 Min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
por 1000 unidades ≈ kg 195 270 315 330 345 360 375
Diâmetro nominal 270 280 290 300
d ①
s Max. 5 5 5 5
Min 4.88 4.88 4.88 4.88
dc Max. 287 297 307 317
Min 284.19 294.19 304.19 314.19
a) Max. 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 Min 5 5 5 5
d2 236 246 256 266
por 1000 unidades ≈ kg 388 400 415 435






Características:

  • Tamanhos padrão: Estes anéis de retenção geralmente vêm em uma gama de tamanhos padrão, permitindo a seleção de um anel adequado com base no diâmetro do eixo e no tamanho da parte que precisa de fixação.
  • Estrutura simples: O anel de retenção é geralmente feito de uma folha de metal circular com uma abertura no meio, permitindo uma fácil instalação no eixo.
  • Instalação fácil: o anel de retenção pode ser instalado no eixo empurrando axialmente ou tocando, sem necessidade de ferramentas ou equipamentos especiais.
  • Materiais diversos: Dependendo do ambiente de aplicação e dos requisitos, os anéis de retenção podem ser feitos de vários materiais, como aço inoxidável, aço carbono, ligas de cobre, etc.

Vantagens:

  • Fixação eficaz: os anéis de retenção impedem efetivamente que as peças se movam ou caiam do eixo, garantindo a estabilidade e a fiabilidade do sistema mecânico.
  • Baixo custo: devido à sua estrutura simples, o custo de fabricação dos anéis de retenção é relativamente baixo, tornando-os adequados para produção em massa.
  • Alta adaptabilidade: os anéis de retenção podem adaptar-se a vários diâmetros de eixo e tamanhos de peças, demonstrando uma forte versatilidade.
  • Manutenção fácil: Tanto a instalação como a remoção dos anéis de retenção são relativamente simples, facilitando a manutenção do equipamento e a substituição de peças.

Cenários aplicáveis:

  • Peças de transmissão nos eixos: em sistemas de transmissão, como engrenagens e rodas de poleia, anéis de retenção podem ser usados para fixar peças nos eixos.
  • Fixação dos rolamentos: em algumas aplicações, é necessário assegurar a estabilidade dos rolamentos nos eixos, onde os anéis de retenção entram em jogo.
  • Elementos de posicionamento: os anéis de retenção também podem servir como elementos de posicionamento, garantindo posições relativas precisas de outras partes nos eixos.
  • Cenários de substituição frequente de peças: devido à sua facilidade de instalação e remoção, os anéis de retenção são particularmente adequados para cenários que exijam substituição frequente de peças,como nos equipamentos de ensaio e bancos de ensaio.
