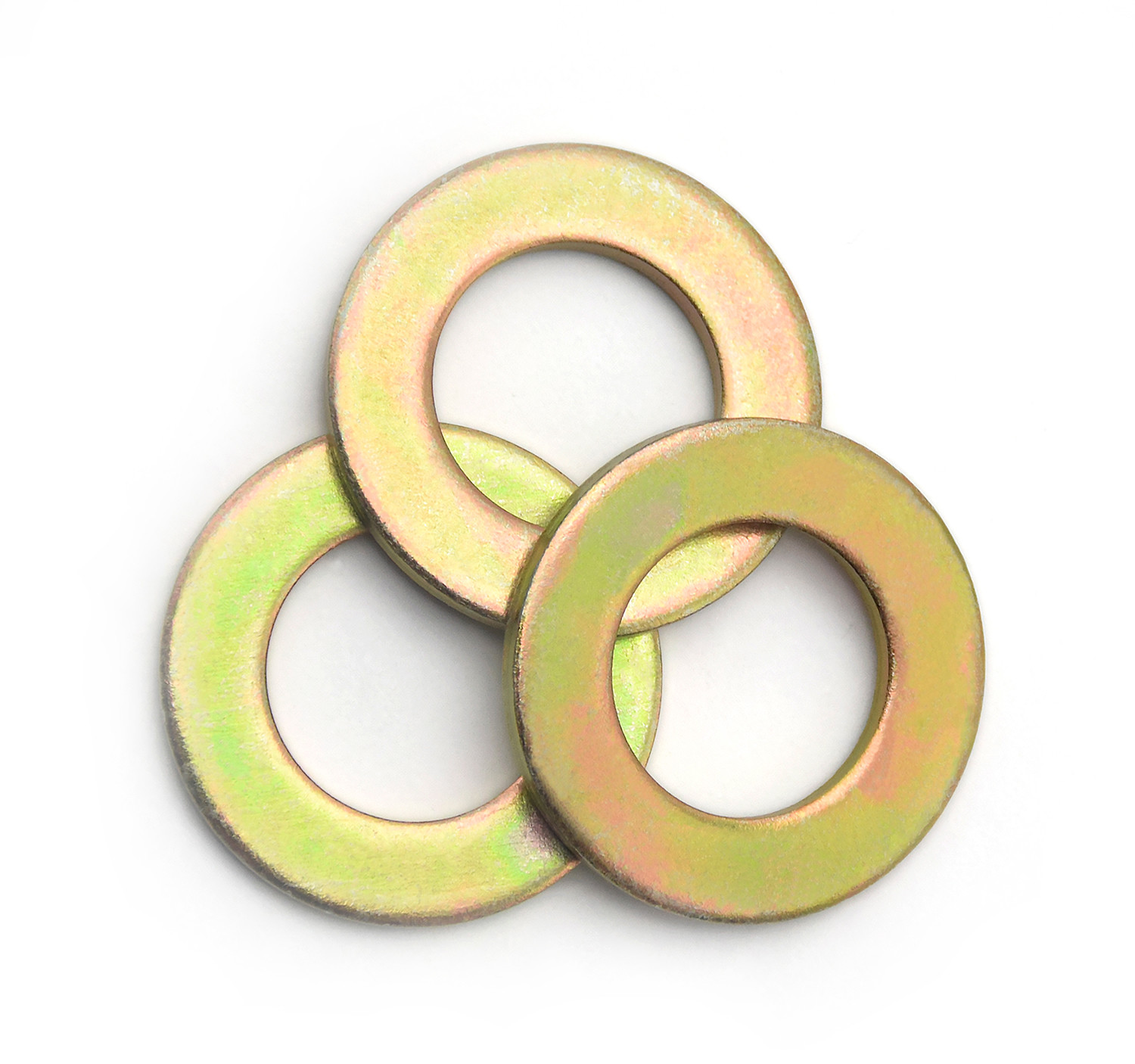

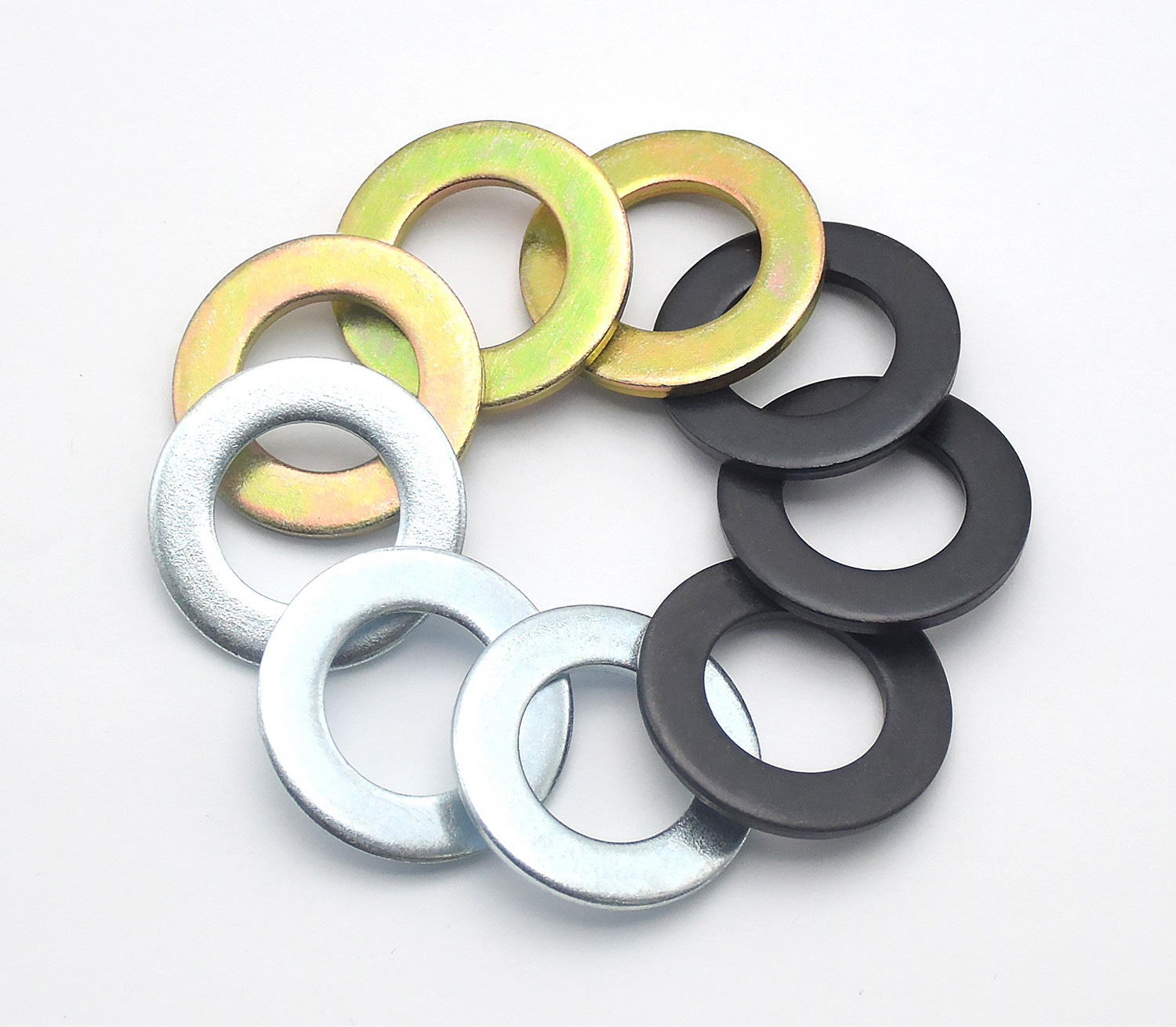

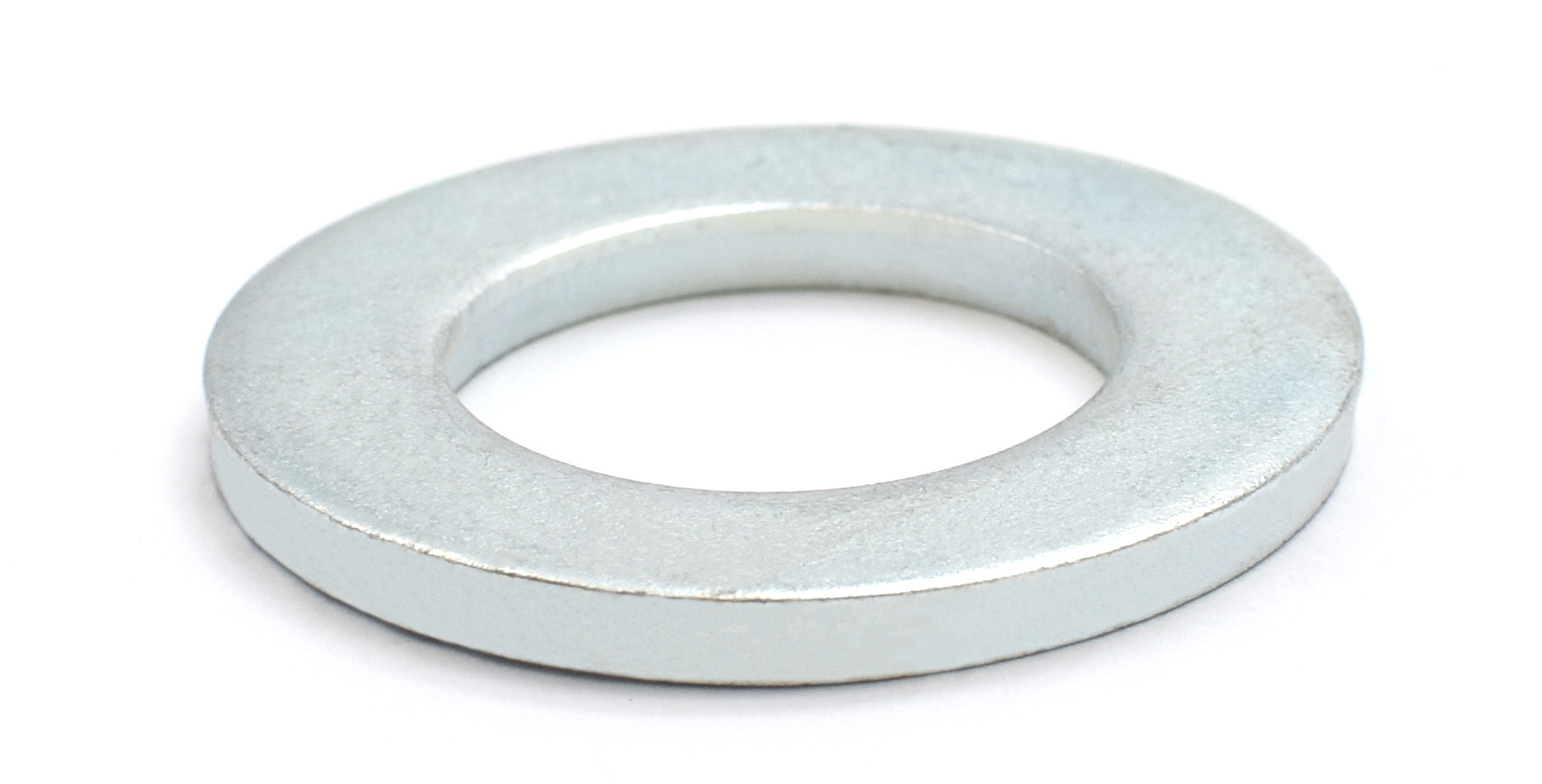

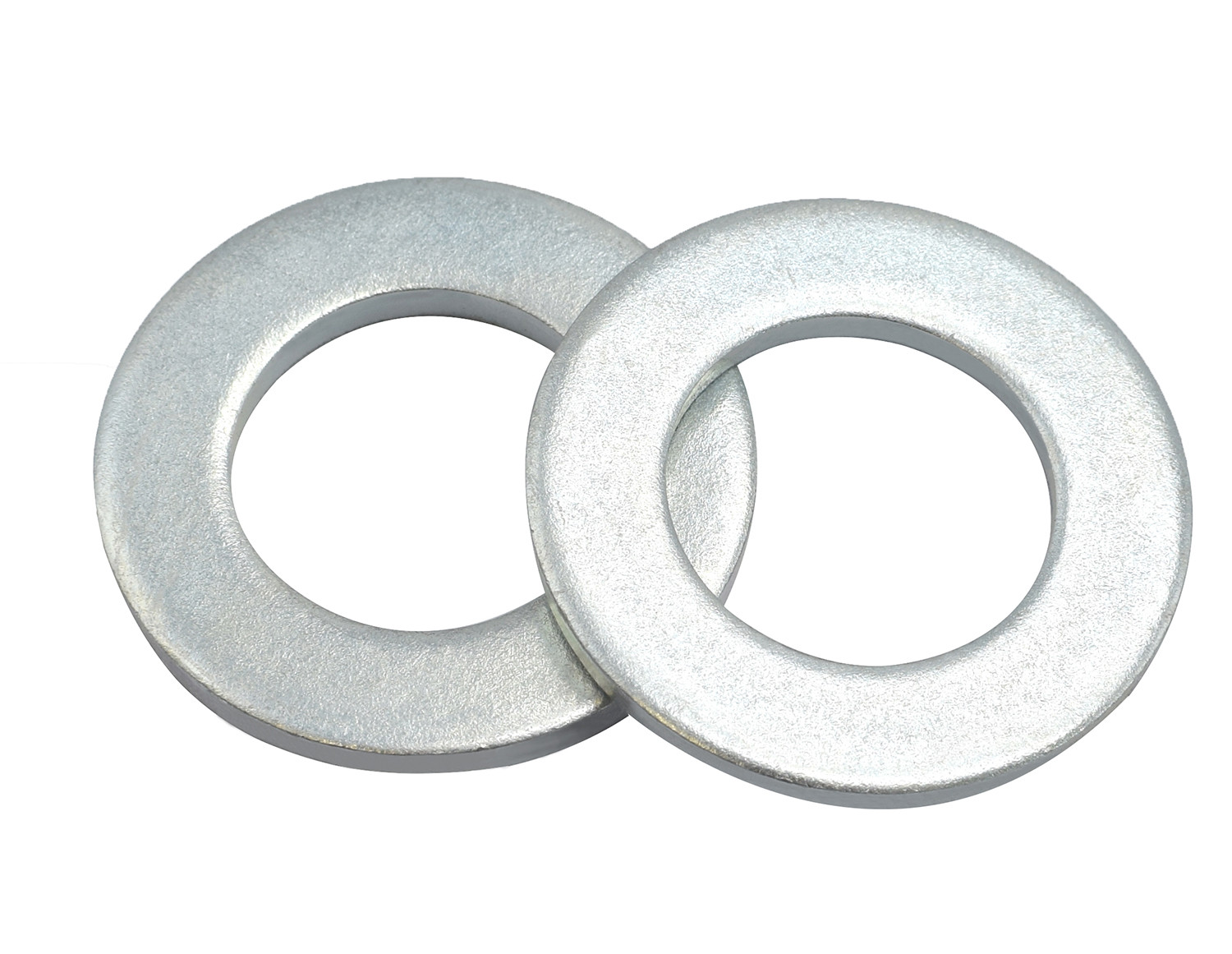

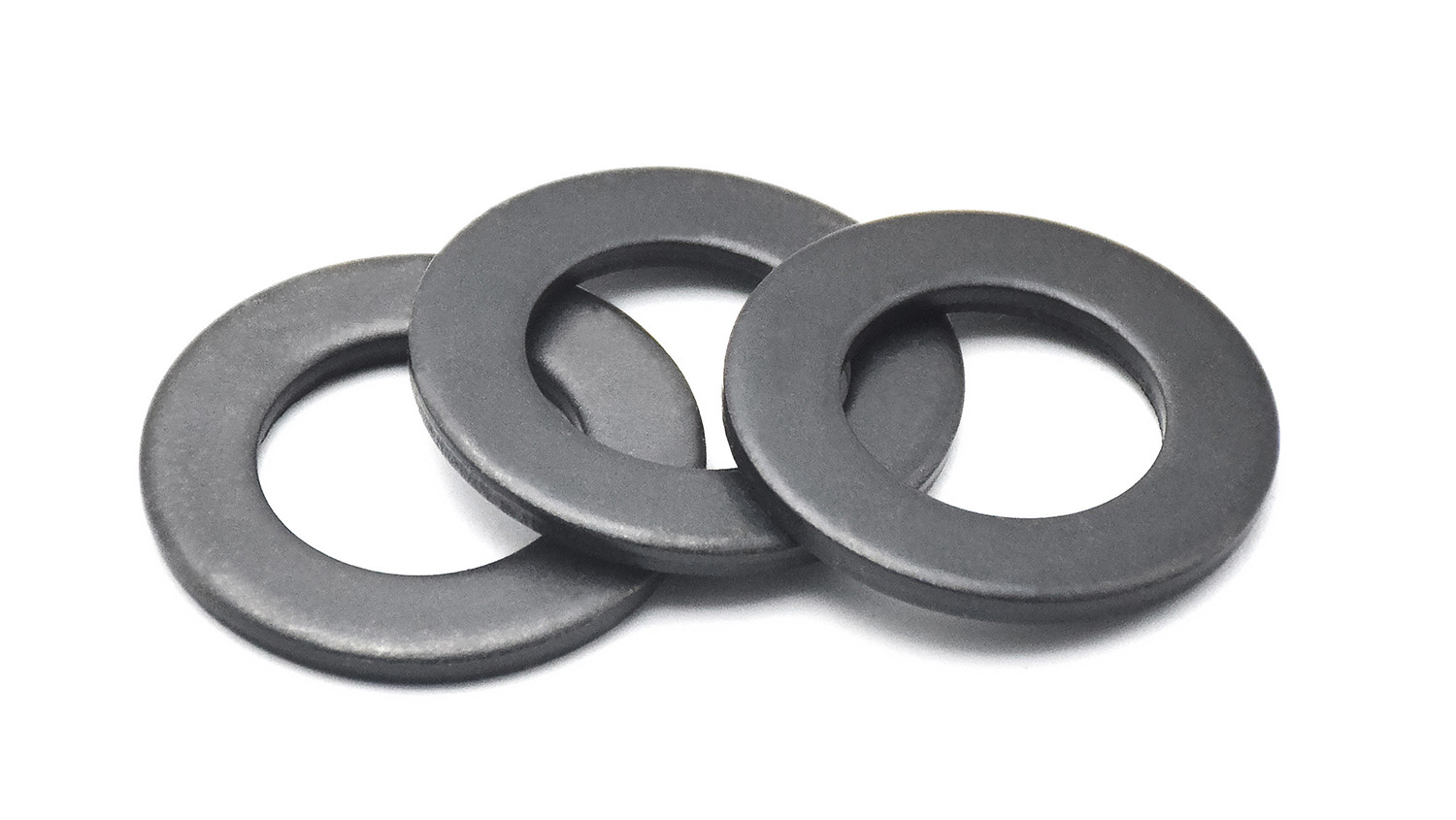

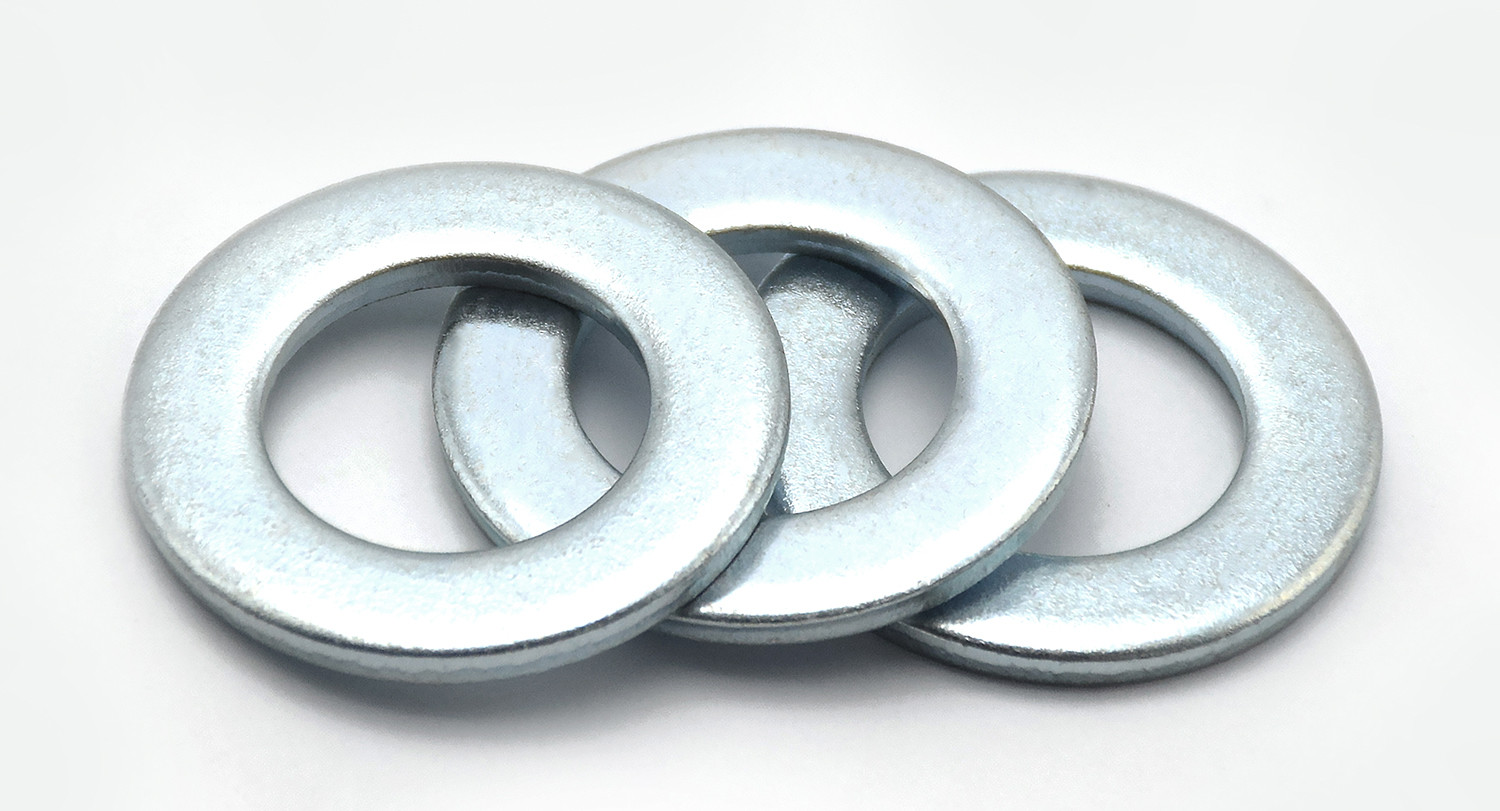

Lavadora plana de aço carbono simples / Dacromet / galvanizada DIN 125 grau A

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo Φ4-Φ42
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Pequenas caixas, sacos de plástico, grandes quantidades em caixas

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Name Flat washer Padrão GB/DIN/ASME/EN/ISO, etc.
Tipo Máquinas de lavar roupa Acaba. Negro, Plano, Óxido Negro, Dacromet.
Tratamento de superfície Simples, preto, revestido de zinco, Dacromet Tamanho Φ4-Φ42/Segundo as suas necessidades
Materiais Aço carbono Q195 Q235
Destacar

Máquina de lavar chapas galvanizadas

,

Lavadora plana de aço carbono

,

Lavadora simples DIN 125
Deixe um recado
Descrição de produto

DIN125 Aço carbono Q195/Q235 Preto/Plano/Dacromet/Galvanizado Lavadora plana Grau de produto A, Dureza 140HV 200HV Φ4-Φ42



Lavadora plana de aço carbono simples / Dacromet / galvanizada DIN 125 grau A 0


Tamanho Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
M Para o tamanho do fio M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3
d Min = dimensão nominal 1.7 1.8 2.2 2.5 2.7 2.8 3.2
Max. 1.84 1.94 2.34 2.64 2.84 2.94 3.38
dc Max = tamanho nominal 4 4.5 5 6 6 7 7
Min 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h Tamanho nominal 0.3 0.3 0.3 0.5 0.5 0.5 0.5
Max. 0.35 0.35 0.35 0.55 0.55 0.55 0.55
Min 0.25 0.25 0.25 0.45 0.45 0.45 0.45
por 1000 unidades ≈ kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119
Tamanho Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5
M Para o tamanho do fio M3.5 M4 M5 M6 M7 M8 M10
d Min = dimensão nominal 3.7 4.3 5.3 6.4 7.4 8.4 10.5
Max. 3.88 4.48 5.48 6.62 7.62 8.62 10.77
dc Max = tamanho nominal 8 9 10 12 14 16 20
Min 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h Tamanho nominal 0.5 0.8 1 1.6 1.6 1.6 2
Max. 0.55 0.9 1.1 1.8 1.8 1.8 2.2
Min 0.45 0.7 0.9 1.4 1.4 1.4 1.8
por 1000 unidades ≈ kg 0.155 0.308 0.443 1.02 1.39 1.83 3.57
Tamanho Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
M Para o tamanho do fio M12 M14 M16 M18 M20 M22 M24
d Min = dimensão nominal 13 15 17 19 21 23 25
Max. 13.27 15.27 17.27 19.33 21.33 23.33 25.33
dc Max = tamanho nominal 24 28 30 34 37 39 44
Min 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h Tamanho nominal 2.5 2.5 3 3 3 3 4
Max. 2.7 2.7 3.3 3.3 3.3 3.3 4.3
Min 2.3 2.3 2.7 2.7 2.7 2.7 3.7
por 1000 unidades ≈ kg 6.27 8.62 11.3 14.7 17.2 18.3 32.3
Tamanho Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
M Para o tamanho do fio M26 M27 M28 M30 M32 M33 M35
d Min = dimensão nominal 27 28 29 31 33 34 36
Max. 27.33 28.33 29.33 31.39 33.62 34.62 36.62
dc Max = tamanho nominal 50 50 50 56 60 60 66
Min 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h Tamanho nominal 4 4 4 4 5 5 5
Max. 4.3 4.3 4.3 4.3 5.6 5.6 5.6
Min 3.7 3.7 3.7 3.7 4.4 4.4 4.4
por 1000 unidades ≈ kg 43.7 42.3 40.9 53.6 77.4 75.3 94.3
Tamanho Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
M Para o tamanho do fio M36 M38 M39 M40 M42 M45 M48
d Min = dimensão nominal 37 39 40 41 43 46 50
Max. 37.62 39.62 40.62 41.62 43.62 46.62 50.62
dc Max = tamanho nominal 66 72 72 72 78 85 92
Min 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h Tamanho nominal 5 6 6 6 7 7 8
Max. 5.6 6.6 6.6 6.6 8 8 9
Min 4.4 5.4 5.4 5.4 6 6 7
por 1000 unidades ≈ kg 92.1 136 133 130 183 220 294
Tamanho Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
M Para o tamanho do fio M50 M52 M55 M56 M58 M60 M64
d Min = dimensão nominal 52 54 57 58 60 62 66
Max. 52.74 54.74 57.74 58.74 60.74 62.74 66.74
dc Max = tamanho nominal 92 98 105 105 110 110 115
Min 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h Tamanho nominal 8 8 9 9 9 9 9
Max. 9 9 10 10 10 10 10
Min 7 7 8 8 8 8 8
por 1000 unidades ≈ kg 284 330 431 425 472 458 492
Tamanho Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
M Para o tamanho do fio M68 M72 M76 M80 M85 M90 M95
d Min = dimensão nominal 70 74 78 82 87 93 98
Max. 70.74 74.74 78.74 82.87 87.87 93.87 98.87
dc Max = tamanho nominal 120 125 135 140 145 160 165
Min 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h Tamanho nominal 10 10 10 12 12 12 12
Max. 11 11 11 13.2 13.2 13.2 13.2
Min 9 9 9 10.8 10.8 10.8 10.8
por 1000 unidades ≈ kg 586 626 749 953 996 1250 1300
Tamanho Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
M Para o tamanho do fio M100 M105 M110 M115 M120 M125 M130
d Min = dimensão nominal 104 109 114 119 124 129 134
Max. 104.87 109.87 114.87 119.87 125 130 135
dc Max = tamanho nominal 175 180 185 200 210 220 220
Min 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h Tamanho nominal 14 14 14 14 16 16 16
Max. 15.2 15.2 15.2 15.2 17.2 17.2 17.2
Min 12.8 12.8 12.8 12.8 14.8 14.8 14.8
por 1000 unidades ≈ kg 1710 1770 1830 2230 2830 3130 3000
Tamanho Φ139 Φ144 Φ149 Φ155 Φ165
M Para o tamanho do fio M135 M140 M145 M150 M160
d Min = dimensão nominal 139 144 149 155 165
Max. 140 145 150 156 166
dc Max = tamanho nominal 230 240 250 250 250
Min 228.15 238.15 248.15 248.15 248.15
h Tamanho nominal 16 18 18 18 18
Max. 17.2 19.2 19.2 19.2 19.2
Min 14.8 16.8 16.8 16.8 16.8
por 1000 unidades ≈ kg 3310 4090 4470 4270 3910





Características:

  1. A lavadora plana é fabricada com base na norma DIN125. É um anel de metal plano com dimensões que cumprem a norma DIN125,que facilita a colocação entre partes que precisam ser ligadas e tem uma ampla gama de aplicações.
  2. O uso de lavadoras planas pode distribuir eficazmente a pressão gerada pelas porcas nas partes de ligação e evitar que os sistemas mecânicos sejam danificados devido a uma pressão excessiva.
  3. O uso de lavadoras planas pode aumentar a área de contato entre a porca e as partes conectadas, melhorar a estabilidade, segurança e confiabilidade do sistema mecânico e prolongar sua vida útil.
  4. Estas lavadoras possuem boa elasticidade e resistência ao desgaste.

Vantagens:

  1. Forte universalidade: A Lavadora plana DIN 125 é um produto padronizado que pode ser amplamente utilizado em vários equipamentos e projetos mecânicos, oferecendo alta universalidade.
  2. Instalação fácil: devido à sua forma plana e estrutura simples, a máquina de lavar DIN 125 é fácil de instalar e remover, reduzindo os custos e o tempo de manutenção.
  3. Melhoria da fiabilidade da ligação: Ao distribuir a pressão e aumentar a área de contacto, a máquina de lavar a superfície DIN 125 melhora significativamente a estabilidade e a fiabilidade das ligações,Redução da possibilidade de avarias e acidentes.

Aplicações:

  1. Equipamento mecânico: A Lavadora plana DIN 125 é amplamente utilizada em vários equipamentos mecânicos, como automóveis, navios, aeroespacial e construção, para conectar e fixar vários componentes.
  2. Conexões de fixação: Essas lavadoras são frequentemente usadas junto com parafusos, parafusos e outros elementos de fixação para fornecer suporte e proteção adicionais, garantindo conexões seguras e confiáveis.
  3. Sistemas de tubulação: nos sistemas de tubulação, o DIN 125 Flat Washer pode ser usado para conectar tubos, válvulas e outros componentes, evitando vazamentos e danos.
