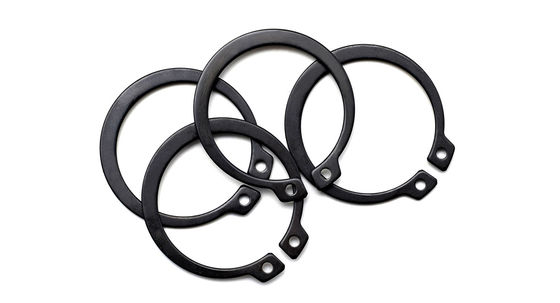

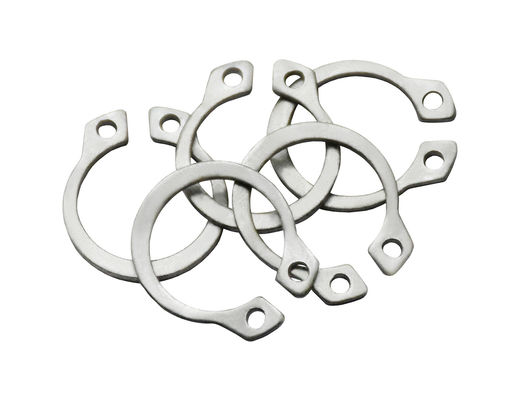

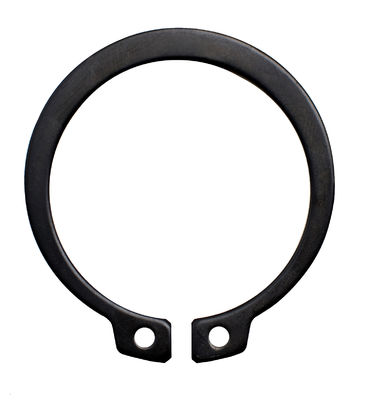

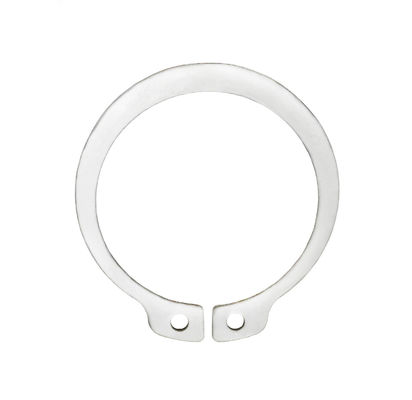

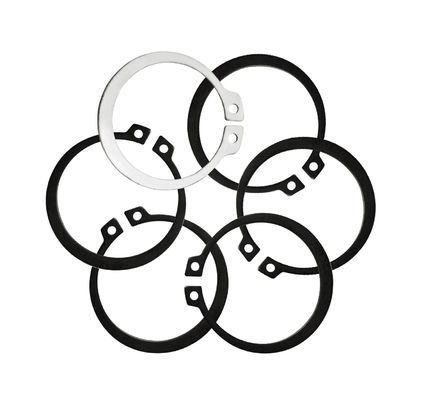

DIN 471 SUS304 / 65Mn Anéis de retenção de parqueamento Tipo normal para eixos

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo Φ17-Φ270
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Cartão/saco plástico/filme de embalagem/paleta

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Anéis de retenção para eixos - Tipo normal Padrão GB/DIN/ASME/EN/ISO, etc.
Tipo Anéis de retenção Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
Destacar

Anéis de retenção de eixos

,

Anéis de retenção de parcerização

,

Din 471 Anel de retenção
Deixe um recado
Descrição de produto

DIN471 SUS304/65Mn Anéis de retenção para eixos pretos/parquerizantes/dacrometos/plainos/galvanizantes - Tipo normal Φ17-Φ270



DIN 471 SUS304 / 65Mn Anéis de retenção de parqueamento Tipo normal para eixos 0

Diâmetro nominal 8 9 10 11 12 13 14
d ①
s Max. 0.8 0.8 1 1 1 1 1
Min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc Max. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min 8.6 9.7 10.7 11.7 12.9 14 15
a) Max. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
por 1000 unidades ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diâmetro nominal 15 16 17 18 19 20 21
d ①
s Max. 1 1 1 1 1 1 1
Min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc Max. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) Max. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
por 1000 unidades ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diâmetro nominal 22 24 25 26 28 30 31
d ①
s Max. 1 1.2 1.2 1.2 1.2 1.2 1.2
Min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc Max. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) Max. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
por 1000 unidades ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diâmetro nominal 32 34 35 36 37 38 40
d ①
s Max. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc Max. 34.9 37 38.3 39.3 40.3 41.3 44.4
Min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) Max. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
por 1000 unidades ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diâmetro nominal 42 45 47 48 50 52 55
d ①
s Max. 1.75 1.75 1.75 1.75 2 2 2
Min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc Max. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) Max. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
por 1000 unidades ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diâmetro nominal 56 58 60 62 63 65 68
d ①
s Max. 2 2 2 2 2 2.5 2.5
Min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc Max. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) Max. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
por 1000 unidades ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diâmetro nominal 70 72 75 78 80 82 85
d ①
s Max. 2.5 2.5 2.5 2.5 2.5 2.5 3
Min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc Max. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) Max. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
por 1000 unidades ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diâmetro nominal 88 90 92 95 98 100 102
d ①
s Max. 3 3 3 3 3 3 4
Min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc Max. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) Max. 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
por 1000 unidades ≈ kg 28 31 32 35 37 38 55
Diâmetro nominal 105 108 110 112 115 120 125
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) Max. 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
por 1000 unidades ≈ kg 56 60 64.5 72 74.5 77 79
Diâmetro nominal 130 135 140 145 150 155 160
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) Max. 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
por 1000 unidades ≈ kg 82 84 87.5 93 105 107 110
Diâmetro nominal 165 170 175 180 185 190 195
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 176 181 186.2 191.2 196.2 201.2 206.2
Min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) Max. 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
por 1000 unidades ≈ kg 125 140 150 165 170 175 183
Diâmetro nominal 200 210 220 230 240 250 260
d ①
s Max. 4 5 5 5 5 5 5
Min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc Max. 211.2 223.7 233.7 243.7 254 264 277
Min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) Max. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 Min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
por 1000 unidades ≈ kg 195 270 315 330 345 360 375
Diâmetro nominal 270 280 290 300
d ①
s Max. 5 5 5 5
Min 4.88 4.88 4.88 4.88
dc Max. 287 297 307 317
Min 284.19 294.19 304.19 314.19
a) Max. 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 Min 5 5 5 5
d2 236 246 256 266
por 1000 unidades ≈ kg 388 400 415 435


Anéis de retenção para furos - Tipo normal são um tipo comum de fixação em projeto mecânico, usado principalmente para segurar peças em eixos, impedindo que elas se movam ou caem.Aqui está uma introdução às características, vantagens e cenários aplicáveis deste tipo de anel de retenção:

Características:

  1. 1.Sob a condição de estarem em conformidade com a norma DIN471, estes anéis de retenção são geralmente disponibilizados numa variedade de tamanhos normalizados,que pode ser adaptado de acordo com o diâmetro do eixo e o tamanho da parte a fixar.
  2. 2.O anel de retenção é geralmente feito de uma folha de metal circular com um buraco no meio, que é simples, confiável e fácil de instalar.
  3. 3.O anel de retenção pode ser instalado no eixo empurrando axialmente ou tocando, sem a necessidade de ferramentas ou equipamentos especiais, facilitando a instalação.
  4. 4.Os anéis de retenção podem ser fabricados a partir de vários materiais para acomodar uma ampla gama de requisitos ambientais.

Vantagens:

  • 1A instalação de anéis de retenção pode impedir efetivamente que as peças se desloquem ou até caia do eixo, garantindo a segurança e estabilidade do sistema mecânico.
  • 2Devido à simplicidade da sua estrutura, os anéis de retenção têm custos de fabrico relativamente baixos, tornando-os adequados para a produção em grande escala.
  • 3Como os anéis de retenção são fabricados em conformidade com a norma DIN471, eles são capazes de se adaptar a vários diâmetros de eixo e tamanhos de peças, demonstrando alta adaptabilidade e forte versatilidade.
  • 4Devido à simplicidade da estrutura do anel de retenção, os processos de instalação e de remoção são relativamente simples.que facilita a manutenção do equipamento e a substituição de peças.

Cenários aplicáveis:

  • Peças de transmissão nos eixos: em sistemas de transmissão, como engrenagens e rodas de poleia, anéis de retenção podem ser usados para fixar peças nos eixos.
  • Fixação dos rolamentos: em algumas aplicações, é necessário assegurar a estabilidade dos rolamentos nos eixos, onde os anéis de retenção entram em jogo.
  • Elementos de posicionamento: os anéis de retenção também podem servir como elementos de posicionamento, garantindo posições relativas precisas de outras partes nos eixos.
  • Cenários de substituição frequente de peças: devido à sua facilidade de instalação e remoção, os anéis de retenção são particularmente adequados para cenários que exijam substituição frequente de peças,como nos equipamentos de ensaio e bancos de ensaio.

Em resumo, os anéis de retenção para furos - tipo normal são fixações com estruturas simples, instalação conveniente, baixos custos e forte adaptabilidade, amplamente aplicadas em vários sistemas mecânicos.
