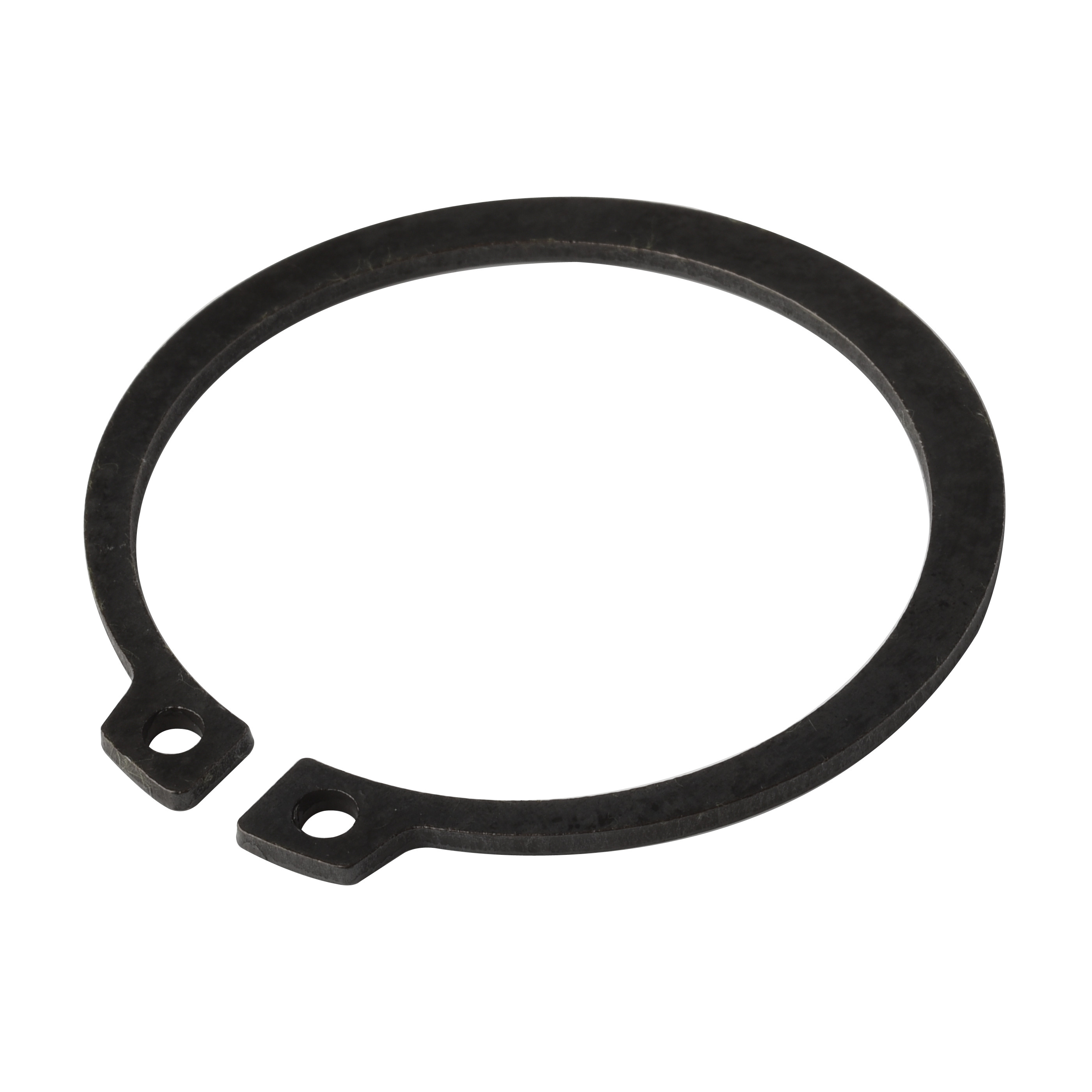

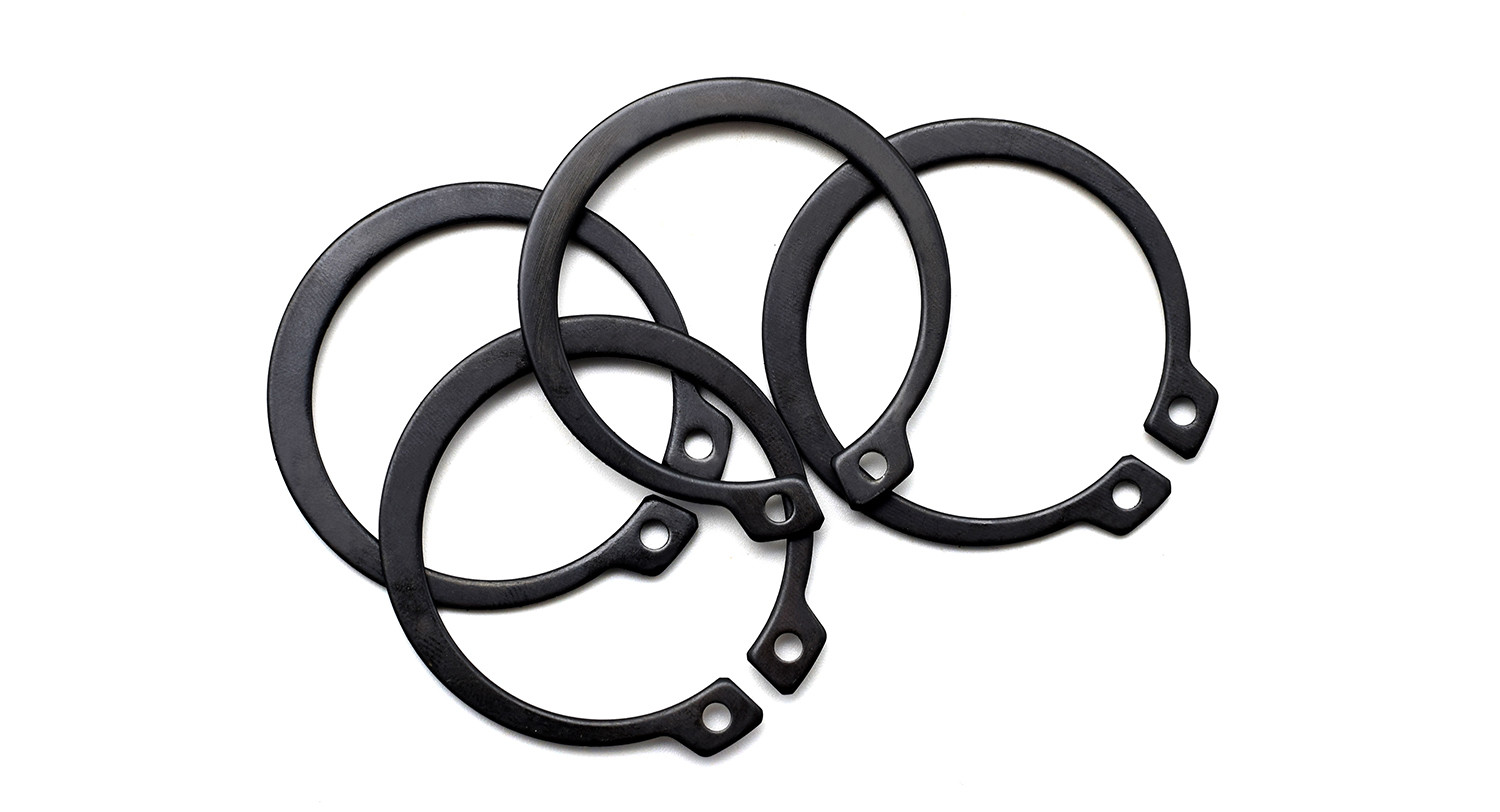

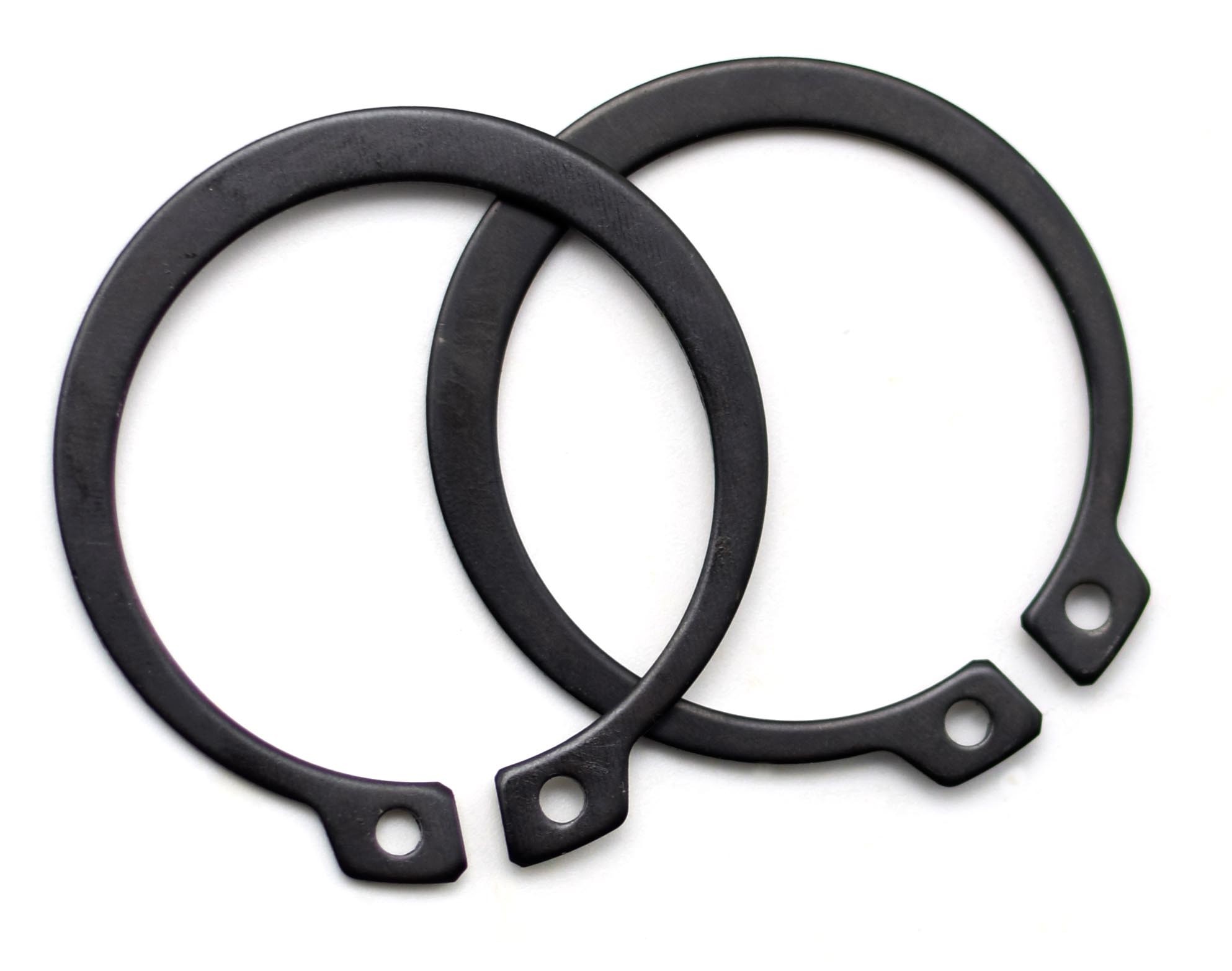

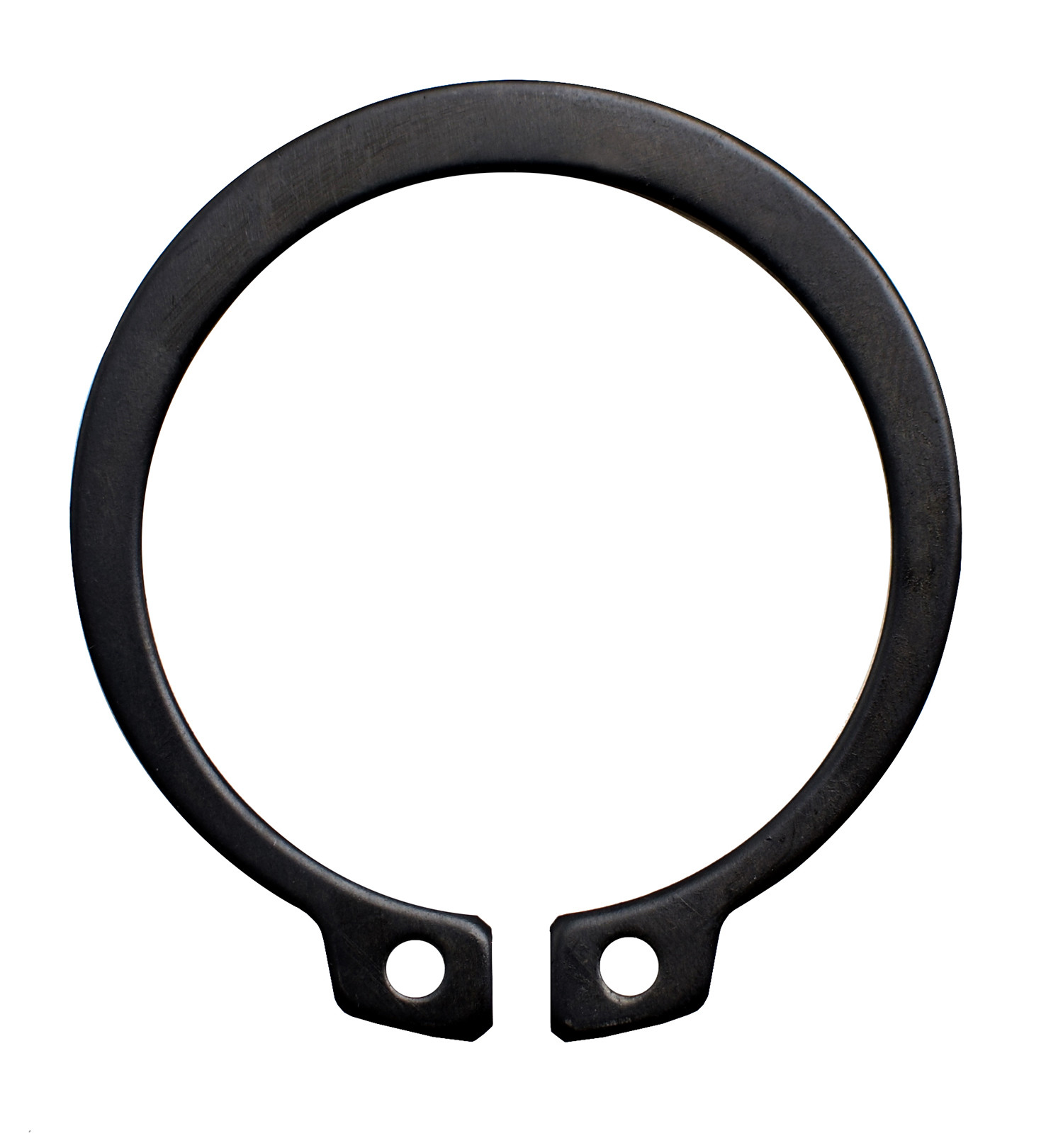

Os eixos DIN 471 Anéis de retenção Aço carbono 65Mn Parqueamento escurecido

  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
  • Shafts DIN 471 Retaining Rings Carbon Steel 65Mn Blacked Parkerizing
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo Φ6-Φ200
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Anéis de retenção para eixos - Tipo normal Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais 65MN Tipo Anéis de retenção
Acaba. Negro, parkerizante Pacote Saco de PE+Etiqueta+Cartão
Tratamento de superfície Negro, parkerizante Tamanho Φ6-Φ200/Segundo as suas necessidades
Destacar

Anel de retenção DIN 471

,

Anel de retenção de aço carbono DIN 471

,

Anel de retenção redondo de parcerização
Deixe um recado
Descrição de produto

DIN471 Anéis de retenção para eixos - aço carbono de tipo normal 65Mn escurecido,parkerising Φ6-Φ200

Os eixos DIN 471 Anéis de retenção Aço carbono 65Mn Parqueamento escurecido 0

Diâmetro nominal 8 9 10 11 12 13 14
d ①
s Max. 0.8 0.8 1 1 1 1 1
Min 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc Max. 9.06 10.16 11.16 12.16 13.36 14.46 15.46
Min 8.6 9.7 10.7 11.7 12.9 14 15
a) Max. 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 Min 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
por 1000 unidades ≈ kg 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Diâmetro nominal 15 16 17 18 19 20 21
d ①
s Max. 1 1 1 1 1 1 1
Min 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc Max. 16.56 17.66 18.72 19.92 20.92 21.92 22.92
Min 16.1 17.2 18.17 19.37 20.37 21.37 22.37
a) Max. 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 Min 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
por 1000 unidades ≈ kg 0.56 0.6 0.65 0.74 0.83 0.9 1
Diâmetro nominal 22 24 25 26 28 30 31
d ①
s Max. 1 1.2 1.2 1.2 1.2 1.2 1.2
Min 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc Max. 23.92 26.32 27.32 28.32 30.6 32.6 33.9
Min 23.37 25.69 26.69 27.69 29.85 31.85 33.15
a) Max. 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 Min 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
por 1000 unidades ≈ kg 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Diâmetro nominal 32 34 35 36 37 38 40
d ①
s Max. 1.2 1.5 1.5 1.5 1.5 1.5 1.75
Min 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc Max. 34.9 37 38.3 39.3 40.3 41.3 44.4
Min 34.15 36.25 37.55 38.55 39.55 40.55 43.11
a) Max. 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
por 1000 unidades ≈ kg 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Diâmetro nominal 42 45 47 48 50 52 55
d ①
s Max. 1.75 1.75 1.75 1.75 2 2 2
Min 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc Max. 46.4 49.4 51.6 52.6 55.3 57.3 60.3
Min 45.11 48.11 50.04 51.04 53.74 55.74 58.74
a) Max. 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 Min 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
por 1000 unidades ≈ kg 5.4 6 6.1 6.7 7.3 8.2 8.3
Diâmetro nominal 56 58 60 62 63 65 68
d ①
s Max. 2 2 2 2 2 2.5 2.5
Min 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc Max. 61.3 63.3 65.3 67.3 68.3 70.3 73.6
Min 59.74 61.74 63.74 65.74 66.74 68.74 72.04
a) Max. 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 Min 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
por 1000 unidades ≈ kg 8.7 10.5 11.1 11.2 12.4 14.3 16
Diâmetro nominal 70 72 75 78 80 82 85
d ①
s Max. 2.5 2.5 2.5 2.5 2.5 2.5 3
Min 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc Max. 75.6 77.6 80.6 83.8 86.8 88.8 91.8
Min 74.04 76.04 79.04 81.96 84.96 86.96 89.96
a) Max. 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 Min 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
por 1000 unidades ≈ kg 16.5 18.1 18.8 20.4 22 24 25.3
Diâmetro nominal 88 90 92 95 98 100 102
d ①
s Max. 3 3 3 3 3 3 4
Min 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc Max. 94.8 96.8 98.8 101.8 104.8 106.8 109.3
Min 92.96 94.96 96.96 99.96 102.96 104.96 107.46
a) Max. 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
por 1000 unidades ≈ kg 28 31 32 35 37 38 55
Diâmetro nominal 105 108 110 112 115 120 125
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 113.3 116.3 118.3 120.3 123.5 128.5 133.5
Min 111.46 114.46 116.46 118.46 121.37 126.37 131.37
a) Max. 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 Min 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
por 1000 unidades ≈ kg 56 60 64.5 72 74.5 77 79
Diâmetro nominal 130 135 140 145 150 155 160
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 138.5 143.5 148.5 153.5 159.5 165.5 170.5
Min 136.37 141.37 146.37 151.37 157.37 163.37 168.37
a) Max. 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 Min 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
por 1000 unidades ≈ kg 82 84 87.5 93 105 107 110
Diâmetro nominal 165 170 175 180 185 190 195
d ①
s Max. 4 4 4 4 4 4 4
Min 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc Max. 176 181 186.2 191.2 196.2 201.2 206.2
Min 173.87 178.87 183.78 188.78 193.78 198.78 203.78
a) Max. 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 Min 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
por 1000 unidades ≈ kg 125 140 150 165 170 175 183
Diâmetro nominal 200 210 220 230 240 250 260
d ①
s Max. 4 5 5 5 5 5 5
Min 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc Max. 211.2 223.7 233.7 243.7 254 264 277
Min 208.78 221.28 231.28 241.28 251.19 261.19 274.19
a) Max. 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 Min 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
por 1000 unidades ≈ kg 195 270 315 330 345 360 375
Diâmetro nominal 270 280 290 300
d ①
s Max. 5 5 5 5
Min 4.88 4.88 4.88 4.88
dc Max. 287 297 307 317
Min 284.19 294.19 304.19 314.19
a) Max. 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 Min 5 5 5 5
d2 236 246 256 266
por 1000 unidades ≈ kg 388 400 415 435





Características:

  • Para acomodar diferentes diâmetros de eixo e os tamanhos das peças que precisam ser fixadas, este anel de retenção está disponível em uma variedade de tamanhos padrão para seleção.
  • O anel de retenção é construído a partir de um disco circular de metal com uma abertura no centro, com uma estrutura simples que facilitaÉ fácil.instalação.
  • O anel de retenção pode sersem esforçoInstalado no eixo com empurrão e toque axial, eliminando a necessidade de ferramentas ou equipamentos especiais.
  • Devido aos diferentes ambientes de trabalho e requisitos dos anéis de retenção, eles são construídos a partir de uma gama de materiais,incluindoaço inoxidável, aço carbono, ligas de cobre e muito mais.

Vantagens:

  • Os anéis de retenção garantem a estabilidade e a fiabilidade dos sistemas mecânicos, evitando eficazmente o deslocamento oudescolamentode peças do eixo.
  • Devido ao seusimplesNo que respeita à estrutura, os anéis de retenção são adequados para a produção em larga escala, o que resulta em custos de fabrico relativamente baixos.
  • Alta adaptabilidade: os anéis de retenção podem adaptar-se a vários diâmetros de eixo e tamanhos de peças, demonstrando uma forte versatilidade.
  • Manutenção fácil: Tanto a instalação como a remoção dos anéis de retenção são relativamente simples, facilitando a manutenção do equipamento e a substituição de peças.

Cenários aplicáveis:

  • Peças de transmissão nos eixos: em sistemas de transmissão, como engrenagens e rodas de poleia, anéis de retenção podem ser usados para fixar peças nos eixos.
  • Fixação dos rolamentos: em algumas aplicações, é necessário assegurar a estabilidade dos rolamentos nos eixos, onde os anéis de retenção entram em jogo.
  • Elementos de posicionamento: os anéis de retenção também podem servir como elementos de posicionamento, garantindo posições relativas precisas de outras partes nos eixos.
  • Cenários de substituição frequente de peças: devido à sua facilidade de instalação e remoção, os anéis de retenção são particularmente adequados para cenários que exijam substituição frequente de peças,como nos equipamentos de ensaio e bancos de ensaio.
