Bolsas de cabeça hexagonal de aço carbono simples de fio completo / meio com pitch fino DIN961 EN ISO8676

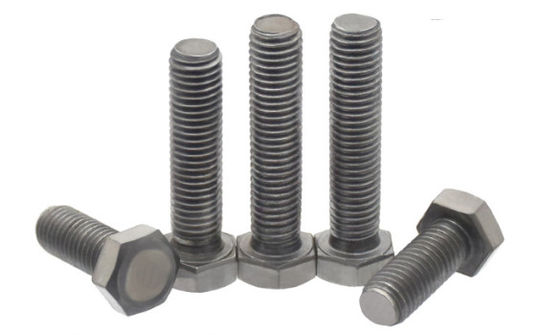

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676

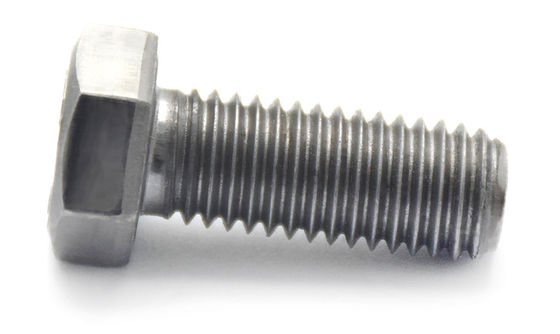

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676

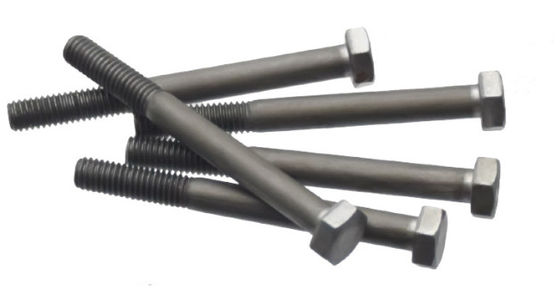

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676

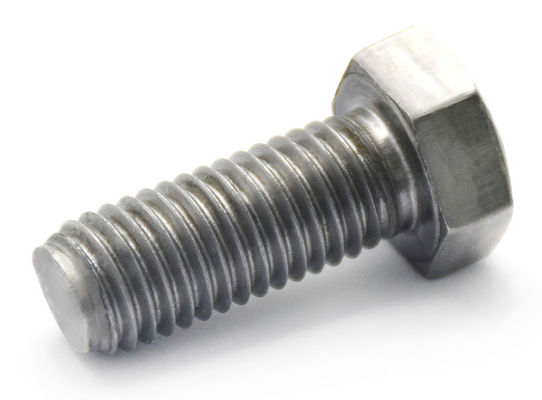

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676

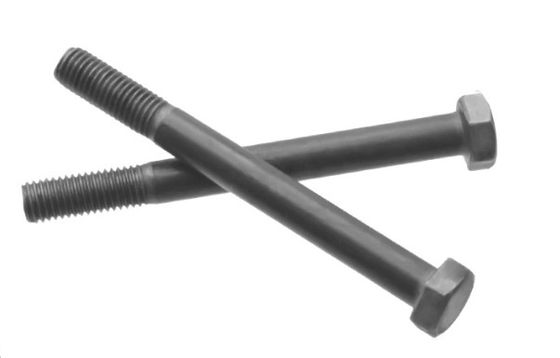

  • Full / Half Thread Plain Carbon Steel Hexagon Head Bolts With Fine Pitch DIN961 EN ISO8676
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo M10-M20
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Para o fabrico de máquinas de lavar roupa Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço carbono Q195,35K; Treatmentment de superfície Simples, polido.
Grau 4.8/8.8/10.9 Tamanho M10-M20/De acordo com as suas necessidades
Duração 18mm-55mm/De acordo com as suas necessidades
Destacar

Parafusos principais do hexágono do aço carbono

,

Ferraduras de cabeça hexagonal simples

,

Ferraduras de cabeça hexadecimal de meio fio
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Grade4.8/Carbon steel Q195 16 18 1.5
M16*1.5*18 M16 18 1.5
Grade8.8/Carbon steel 35K 10-20 30-55 1.25-1.5
M10*1.25*30 M10 30 1.25
M16*1.5*35 M16 35 1.5
M20*1.5*55 M20 55 1.5
Grade 10.9/Alloy steel 40Cr M16 45 1.5
If you have more needs, please contact customer service 1 1 1
Deixe um recado
specifications and models Nominal diameter of thread（mm） Length(mm) thread pitch(mm)
Descrição de produto

DIN961 EN ISO8676 Parafusos de cabeça hexagonal de aço carbono de fio completo/meio-fiado com fio de pitch fino, grau 4.8,6.8,8.8 Simples



Bolsas de cabeça hexagonal de aço carbono simples de fio completo / meio com pitch fino DIN961 EN ISO8676 0

Fios de parafuso M8 M10 M12 M14 M16 M18 M20 M22 M24
d
P Pico Fios finos-1 1 1 1.5 1.5 1.5 2 1.5 2 2
Fios finos-2 - 1.25 1.25 - - 1.5 2 1.5 1.5
a) Max. 3 3.75 4.5 4.5 4.5 6 6 6 6
c Min 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2
Max. 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
da Max. 9.2 11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4
D.W. Grau A Min 11.6 15.6 17.4 20.5 22.5 25.3 28.2 30 33.6
Grau B Min 11.4 15.4 17.2 20.1 22 24.8 27.7 29.5 33.2
e Grau A Min 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
Grau B Min 14.2 18.72 20.88 23.91 26.17 29.56 32.95 35.03 39.55
k Tamanho nominal 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
Grau A Min 5.15 6.22 7.32 8.62 9.82 11.28 12.28 13.78 14.78
Max. 5.45 6.58 7.68 8.98 10.18 11.72 12.72 14.22 15.22
Grau B Min 5.06 6.11 7.21 8.51 9.71 11.15 12.15 13.65 14.65
Max. 5.54 6.69 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 Min 3.54 4.28 5.05 5.96 6.8 7.8 8.5 9.6 10.3
r Min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
s Max = tamanho nominal 13 17 19 22 24 27 30 32 36
Grau A Min 12.73 16.73 18.67 21.67 23.67 26.67 29.67 31.61 35.38
Grau B Min 12.57 16.57 18.48 21.16 23.16 26.16 29.16 31 35
Peso por 1000 produtos de aço (≈ kg)       - - - - - - - - -
Fios de parafuso M27 M30 M33 M36 M39 M42 M45 M48 M52
d
P Pico Fios finos-1 2 2 2 3 3 3 3 3 3
Fios finos-2 - - - - - - - - -
a) Max. 6 6 6 9 9 9 9 9 9
c Min 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
Max. 0.8 0.8 0.8 0.8 1 1 1 1 1
da Max. 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
D.W. Grau A Min - - - - - - - - -
Grau B Min 38 42.7 46.6 51.1 55.9 59.9 64.7 69.4 74.2
e Grau A Min - - - - - - - - -
Grau B Min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Tamanho nominal 17 18.7 21 22.5 25 26 28 30 33
Grau A Min - - - - - - - - -
Max. - - - - - - - - -
Grau B Min 16.65 18.28 20.58 22.08 24.58 25.58 27.58 29.58 32.5
Max. 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
k1 Min 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
r Min 1 1 1 1 1 1.2 1.2 1.6 1.6
s Max = tamanho nominal 41 46 50 55 60 65 70 75 80
Grau A Min - - - - - - - - -
Grau B Min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Peso por 1000 produtos de aço (≈ kg)       - - - - - - - - -



Vantagens:

  1. Os parafusos de pitch fino são comumente usados em situações que exigem conexões de alta resistência.permiteo parafuso para dispersar a força sobre uma área de contato menor, aumentando assim a resistência por unidade de área.Isso torna o parafuso capaz de suportar maior tensão e ter maior capacidade de suporte quando submetido à mesma carga.
  2. O desenho do pitch finoFiospermite um ajuste mais apertado entre o parafuso e a porca, reduzindo os espaços livres e o afrouxamento durante o processo de montagem, melhorando a precisão de montagem,e garantir a estabilidade e a fiabilidade da ligação.
  3. O design de passo fino reduz oPermissãoEm forma apertada, aumenta a capacidade de vedação e é adequado para aplicações que exigem vedação.
  4. O design da cabeça hexagonal oferecesuperiorEficiência de transmissão de aderência e torque, facilitando a manipulação do parafuso com ferramentas como chave inglesa ou chave de fenda durante os processos de instalação e desmontagem.

Características:

  1. Desenho de pitch fino: Como já foi mencionado, o fio de fina trituração é a principal característica deste parafuso, proporcionando as vantagens acima mencionadas.
  2. Cabeça hexagonal: O desenho da cabeça hexagonal garante estabilidade durante o funcionamento e rotação fácil com ferramentas.
  3. Boa intercambiabilidade: Seguindo normas internacionais unificadas, estes parafusos têm uma boa intercâmbio, tornando conveniente para os utilizadores selecionar e substituí-los.

Aplicações:

  1. Equipamento de alta precisão: Devido à elevada precisão e ao excelente desempenho de vedação dos parafusos de fina finação, são frequentemente utilizados em equipamentos que exigem ligações precisas,como instrumentos de precisão e equipamento aeroespacial.
  2. Ambientes de vibração: A alta resistência e o desempenho superior de bloqueio dos parafusos de pitch fino os tornam adequados para aplicações sujeitas a vibrações e impactos, tais como automóveis, motocicletas e navios.
  3. Aplicações de vedação: O ajuste apertado dos parafusos de fina finação torna-os particularmente adequados para aplicações de vedação, tais como tubulações e tanques de combustível.
