DIN 7979 ISO 8735 Pins paralelos de apagamento de aço carbono com fio interno M10 - M16

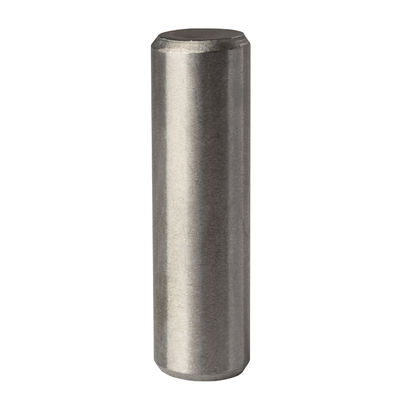

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16

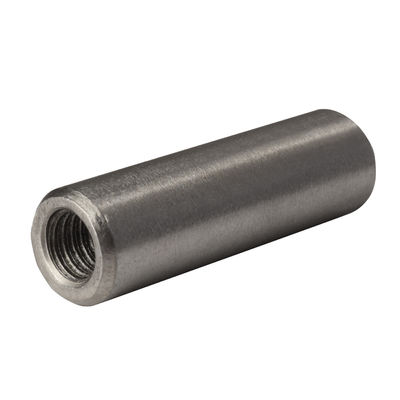

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16

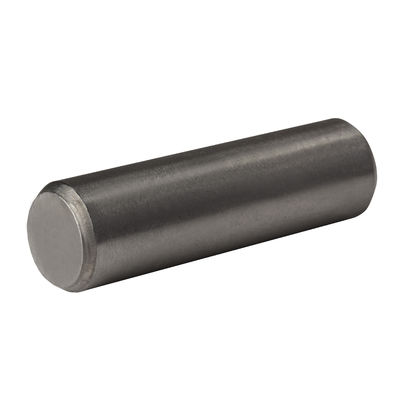

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16

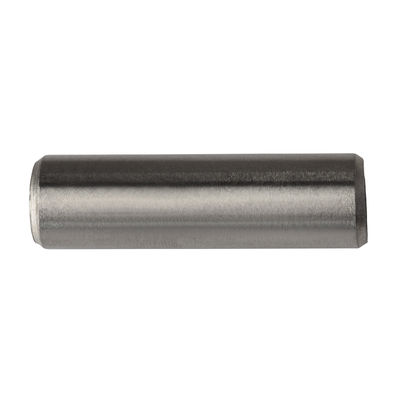

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo comprimento35~55mm
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Caixas pequenas, sacos de plástico, grandes quantidades em caixas,

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
nome Pins paralelos com fio interno Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço de carbono A3 Acaba. endurecido por amortecimento
Forma Conjuração Cores Simples
Duração 35 mm-55 mm Tamanho M10-M16/De acordo com as suas necessidades
Destacar

Apagamento de pinos paralelos

,

Pins paralelos de fio interno

,

Aço carbono DIN 7979 Pin
Deixe um recado
Descrição de produto

DIN7979 ISO 8735 Aço de carbono A3 Endurecimento simples por apagamento de pinos paralelos com fio interno M10-M16



DIN 7979 ISO 8735 Pins paralelos de apagamento de aço carbono com fio interno M10 - M16 0

Diâmetro nominal Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d
d Tamanho nominal (m6) 6 8 10 12 14 16 20
Max. 6.012 8.015 10.015 12.018 14.018 16.018 20.021
Min 6.004 8.006 10.006 12.007 14.007 16.007 20.008
a)1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5
a)2 ≈ 0.8 1 1.2 1.6 1.8 2 2.5
c1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2
c2 ≈ 2.1 2.6 3 3.8 4 4.7 6
d2 M4 M5 M6 M6 M8 M8 M10
d3 4.3 5.3 6.4 6.4 8.4 8.4 10.5
t1 6 8 10 10 12 12 16
t2 Min 10 12 16 16 20 20 25
Diâmetro nominal Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
d
d Tamanho nominal (m6) 25 30 40 50 60 70 80
Max. 25.021 30.021 40.025 50.025 60.03 70.03 80.03
Min 25.008 30.008 40.009 50.009 60.011 70.011 80.011
a)1 ≈ 4 5 6.3 8 10 12 14
a)2 ≈ 3 4 5 6.3 8 10 12
c1 ≈ 2.5 3 4 5 6 7 8
c2 ≈ 6 7 8 10 12 14 16
d2 M16 M20 M20 M24 M30 M36 M42
d3 17 21 21 25 31 37 43
t1 24 30 30 36 40 54 63
t2 Min 34 42 42 50 56 71 82





Características

  1. Para obter uma dureza e uma resistência ao desgaste excelentes,Os pinos foram submetidos a um tratamento de amortecimento e de endurecimento, que pode ser utilizado em aplicações de elevada carga e utilização frequente.
  2. Graças à concepção paralela dos pinos, é assegurada uma retidão estável durante a instalação e utilização, evitando dobras ou deformaçõesemForça.
  3. O projeto do fio interno permite o emparelhamento com parafusos correspondentes, alcançando uma ligação e posicionamento mais seguros..
  4. Fabricados em conformidade com as normas internacionais, estes pinos garantem precisão e consistência dimensional, tornando-os adequados para umlarguragama de máquinas e equipamentos de precisão.
  5. Fabricados em aço ligado de alta resistência ou outros materiais de alta qualidade, estes pinos apresentam uma resistência excepcional e resistência à corrosão, garantindo estabilidade e fiabilidade durante toda a sua vida útil.

Vantagens

  1. Após ser submetido a amortecimento eendurecimentoOs pinos apresentam uma dureza extremamente elevada, o que lhes permite resistir africçãoe pressão.
  2. Com um tratamento de superfície especial, estes pinos exibemem cursoresistência ao desgaste, prolongando a sua vida útil, reduzindo a frequência de substituição e, em última análise, economizando custos.
  3. O desenho do fio interno aumenta a estabilidade e a fiabilidade da ligação entre os pinos e as porcas ou furos roscados, garantindo um ajuste seguro..
  4. A concepção paralela e a adesão apadronizaçãoSimplificar e acelerar o processo de instalação.
  5. Capazes de ser aplicados a uma ampla gama de equipamentos de precisão, estes pinos atendem às necessidades de diversas indústrias.

Aplicações

  1. Máquinas de precisão: DIN 7979 ISO 8735 pinos paralelos apagados e endurecidos com fio interno são componentes indispensáveis em máquinas de precisão que exigem posicionamento e ligação de alta precisão,máquinas-ferramentas CNC e linhas de produção automatizadas.
  2. Fabricação de mofo: Na fabricação de moldes, esses pinos são usados para fixar modelos, slides e outros componentes, garantindo a precisão e estabilidade do molde.
  3. Projeto dos acessórios: Na concepção de fixações, estes pinos são utilizados para posicionar e fixar peças de trabalho, garantindo precisão e estabilidade durante o processo de usinagem.
  4. Equipamento automatizado: Nos equipamentos automatizados, estes pinos são utilizados para a transmissão de energia, ligação, posicionamento e outras funções, garantindo o funcionamento normal do equipamento.
  5. Indústria aeroespacial: A indústria aeroespacial exige de seus componentes uma extrema precisão e fiabilidade.utilizado para ligar e fixar vários componentes críticos.
