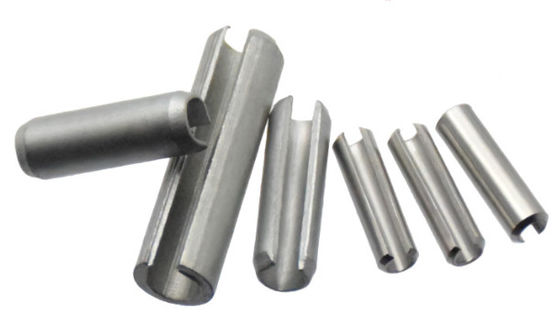

DIN1481 aço inoxidável SUS304 tipo de mola pinos retos tipo de ranhuras pesado plano
| Lugar de origem | Província de Jiangsu, China |
|---|---|
| Marca | YingYan |
| Certificação | ISO9000 |
| Número do modelo | Φ4-Φ8 |
| Quantidade de ordem mínima | 1000 peças |
| Preço | negotiable |
| Detalhes da embalagem | Pequenas caixas, sacos de plástico, grandes quantidades em caixas |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| nome | Tipos de molas, pinos retos, em ranhuras, tipo pesado | Padrão | GB/DIN/ASME/EN/ISO/JIS B&etc. |
|---|---|---|---|
| Materiais | Aço inoxidável SUS304 | Tratamento de superfície | Poluição |
| Cores | Simples | Tamanho | Φ4-Φ8/Segundo as suas necessidades |
| Duração | 10mm-16mm/De acordo com as suas necessidades | ||
| Destacar | SUS304 Pins retos tipo mola,DIN1481 Pins retos de tipo de mola,Pincel pesado DIN 1481 |
||
Descrição de produto
DIN1481 aço inoxidável SUS304 tipo molas retas de molas de molas de molas de molas de molas de molas de molas
| Diâmetro nominal | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a) | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | Min | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| Max. | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Resistência mínima ao cisalhamento, individual (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Tesoura dupla mínima,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Diâmetro nominal | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| a) | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | Min | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| Max. | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Resistência mínima ao cisalhamento, individual (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Tesoura dupla mínima,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Diâmetro nominal | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| a) | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | Min | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| Max. | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Resistência mínima ao cisalhamento, individual (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Tesoura dupla mínima,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Diâmetro nominal | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a) | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | Min | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| Max. | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Resistência mínima ao cisalhamento, individual (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Tesoura dupla mínima,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Características:
- Estes pinos cilíndricos sãoequipadocom fendas ao longo do seu comprimento axial, permitindo a deformação elástica durante a instalação, facilitando assim a inserção e fixação.
- Estes pinos cilíndricos são feitosdeaço carbono ou outros materiais de alta resistência, que lhes permitam suportar forças de tração e cisalhamento significativas.
- As extremidades dos pinos são transformadas emem camadassuperfícies, tornando a inserção mais conveniente e reduzindo o risco de danificar outros componentes durante a montagem.
- Uma vez inseridos em um buraco, os pinos se expandem ligeiramente, criando uma tensão externa que os fixa firmemente contra as paredes do buraco, garantindo uma conexão estável.
Vantagens:
- Graças ao seu design de ranhuras eem camadasNo entanto, a utilização de um sistema de fixação de torres de alta resistência, que permite a instalação de pinos de molas retas, pode ser facilmente inserida em furos pré-fabricados, eliminando a necessidade de ferramentas de instalação complexas ou técnicas especializadas.
- Os alfinetesexpansivonaturezaResultadosem um ajuste mais apertado contra as paredes do buraco, aumentando a estabilidade da ligação.assegurar a durabilidade e prolongar a vida útil global da aplicação.
- Os pinos de mola retas de ranhuras pesadas são concebidos para facilitar a instalação e a remoção, tornando-os ideais para utilização numa ampla gama de máquinas e equipamentos, em especialemSituações em que seja necessária uma desmontagem e uma remontagem frequentes, como em articulações, molas e componentes de transmissão de energia.A sua versatilidade garante benefícios significativos nestas aplicações..
Aplicações:
- Conexões de dobradiça:De uso pesadoDireita.Pins de mola com ranhurassão comumente utilizados em conexões de dobradiça, proporcionando uma conexão estável que permite que a dobradiça gire livremente quando necessário.
- Fixação de molas: nas aplicações de molas, esses pinos podem ser usados para segurar as extremidades das molas, impedindo o movimento ou afrouxamento.
- Componentes de transmissão de potência: nos sistemas de transmissão de potência, são utilizados pinos de molas de molas retas para ligação e fixação de vários componentes de transmissão, como engrenagens, eixos,e acoplamentos.
