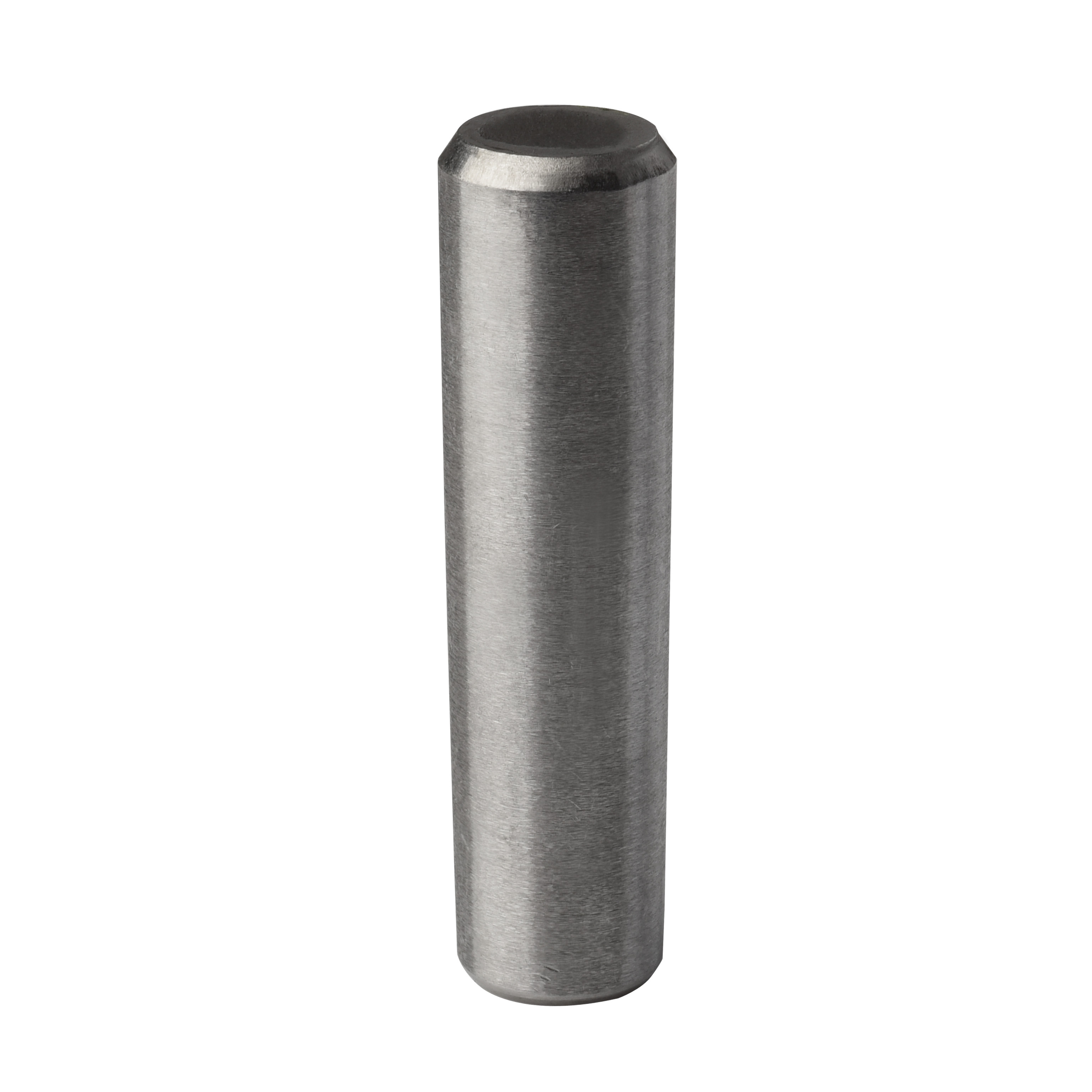

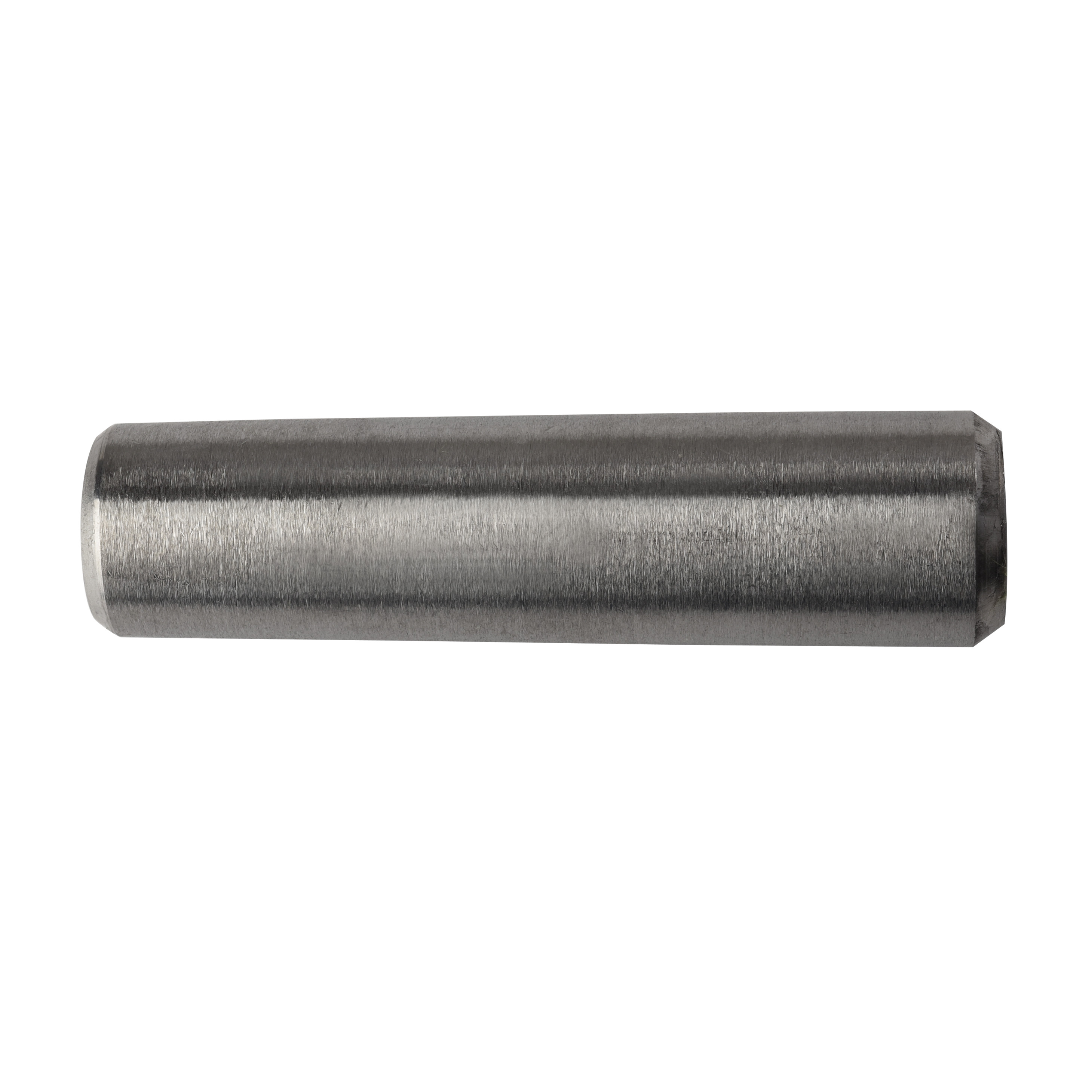

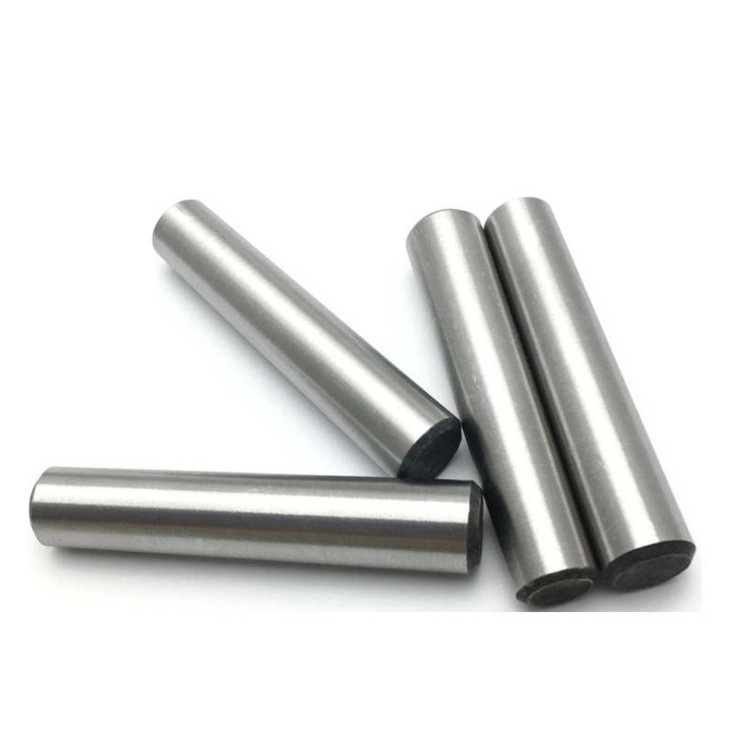

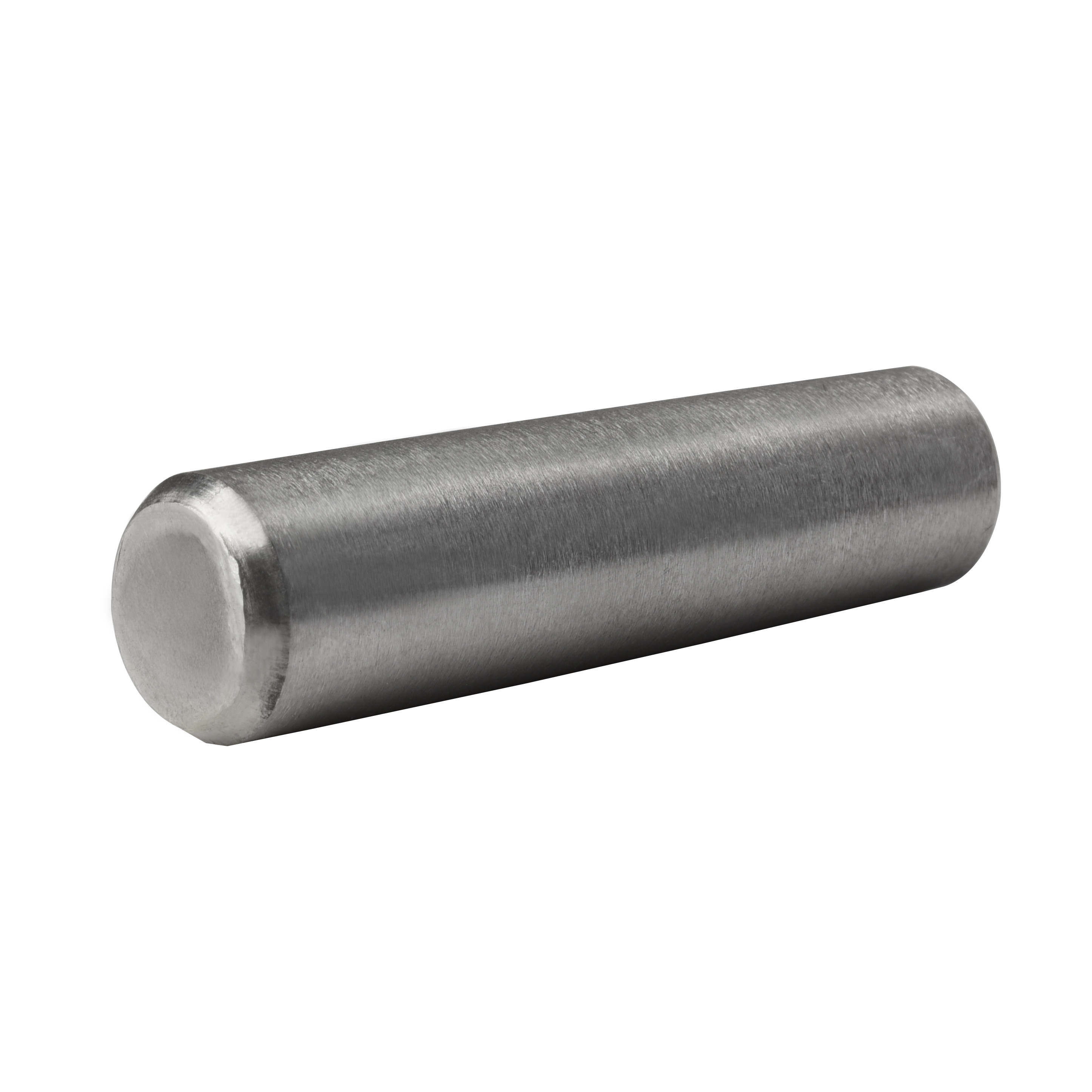

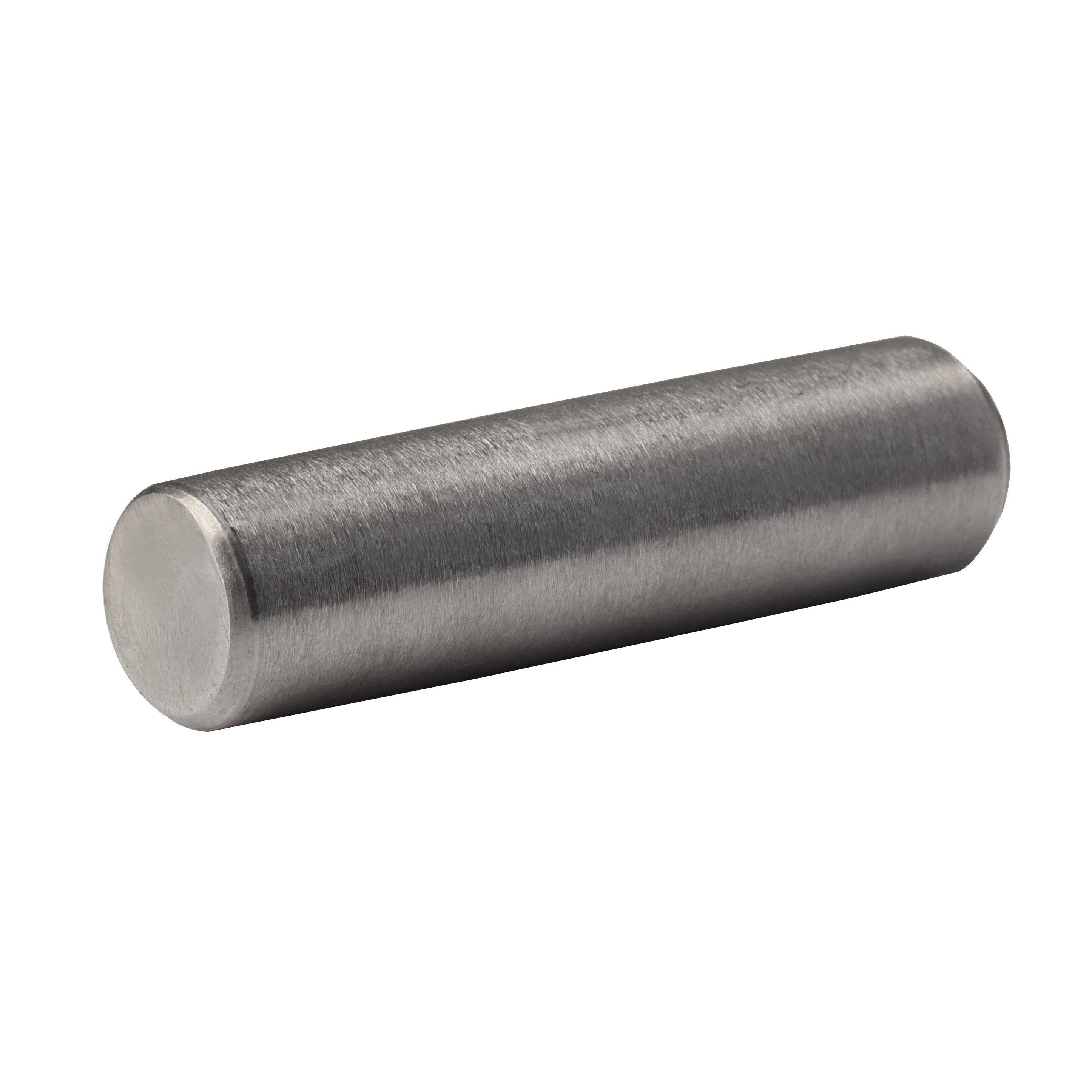

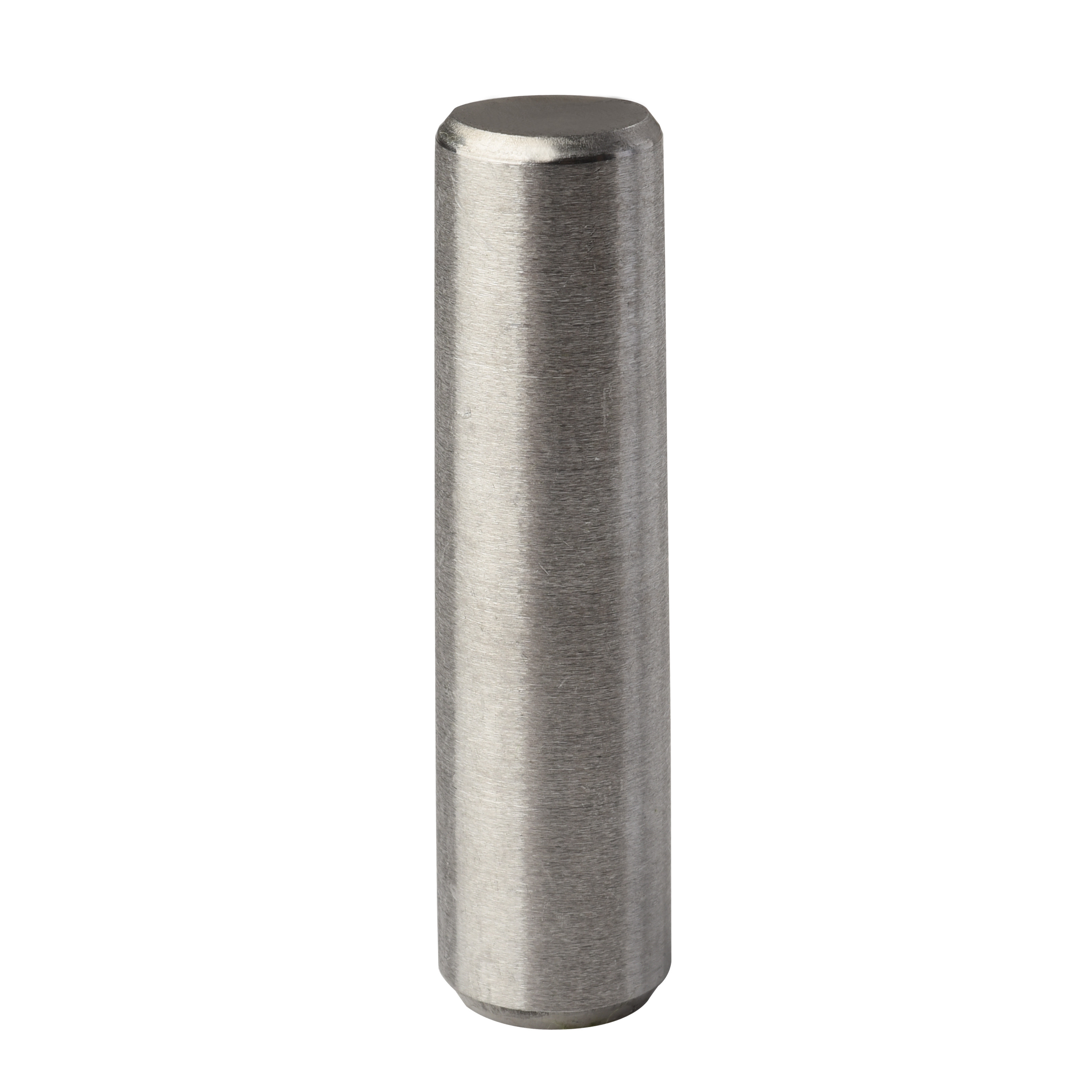

Pin e chave de aço inoxidável simples ISO2339 DIN EN 22339 SUS304
| Lugar de origem | Província de Jiangsu, China |
|---|---|
| Marca | YingYan |
| Certificação | ISO9000 |
| Número do modelo | comprimento 22 mm-60 mm |
| Quantidade de ordem mínima | 1000 peças |
| Preço | negotiable |
| Detalhes da embalagem | Caixas pequenas, sacos de plástico, grandes quantidades em caixas, |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| nome | Pins afiados | Padrão | GB/DIN/ASME/EN/ISO, etc. |
|---|---|---|---|
| Materiais | Aço inoxidável SUS304 | Acaba. | Simples, polido. |
| Serviço | OEM/ODM | Forma | Conjuração |
| Tamanho | Φ6-Φ12/de acordo com as suas necessidades | Duração | 22 mm-60 mm/de acordo com as suas necessidades |
| Destacar | Pin e Chave,SUS304 Alfinete e chave,DIN EN 22339 Pin cônico |
||
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Descrição de produto
ISO2339/DIN EN 22339 Pins de aço inoxidável SUS304 simples Φ6-Φ12
| Diâmetro nominalr | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | Max = tamanho nominal (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| Min | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| a) | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| Diâmetro nominal | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | Max = tamanho nominal (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| Min | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| a) | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| Diâmetro nominal | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | Max = tamanho nominal (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| Min | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| a) | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Características
- Este alfinete cônico apresenta umconíferasRelação de 1:50, permitindo-lhe redirecionar as forças laterais através do atrito, resultando em capacidades excepcionais de auto-bloqueio.
- Os pinos cónicos possuem uma precisão de posicionamento mais elevada do que os pinos cilíndricos e a sua reutilização assegura que a montagem repetida e odesmontagemdentro do mesmo buraco não compromete nem a precisão de posicionamento nem a confiabilidade da ligação.
- Graças ao seu design cônico e auto-bloqueioPropriedades, os pinos cônicos são relativamente simples e simples de instalar e remover.
Vantagens
- Graças ao seu design cônico único, pinos cônicos exibemexcepcional Aplicando forças de atrito, mantêm uma ligação estável sem a necessidade de dispositivos de bloqueio adicionais..
- Estes pinos cônicos, concebidos para cumprir normas internacionais, possuem dimensões de elevada precisão e fiabilidade, o que garante que mesmo os pinos cónicos nãodepoisRepetida montagem e desmontagem, a sua precisão de posicionamento e fiabilidade da ligação permanecem inalteradas.
- Dadas as suas características cônicaseaderência às normas internacionais, os pinos cônicos são ideais para uma ampla gama de cenários que exigem posicionamento e conexão de alta precisão.
Aplicações
- Engenharia Mecânica: Na engenharia mecânica, os pinos cônicos são comumente utilizados para componentes que requerem posicionamento e ligação precisos, como rolamentos e engrenagens.
- Fabricação de mofo: Na fabricação de moldes, os pinos cônicos são utilizados para fixar várias partes do molde, garantindo a precisão e a estabilidade do molde.
- Equipamento automatizado: Os pinos cónicos são também utilizados em equipamentos automatizados para componentes que requerem ligação e posicionamento de alta precisão.
Observe que, embora a ISO 2339 e a DIN EN 22339 sejam normas comuns para alfinetes cônicos, podem diferir em termos de especificações de comprimento do produto e outros pormenores.A selecção e utilização devem basear-se em requisitos e cenários específicos de aplicação..
