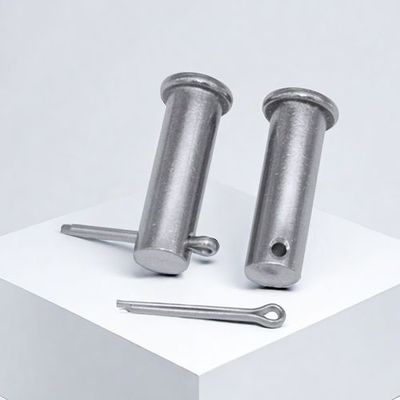

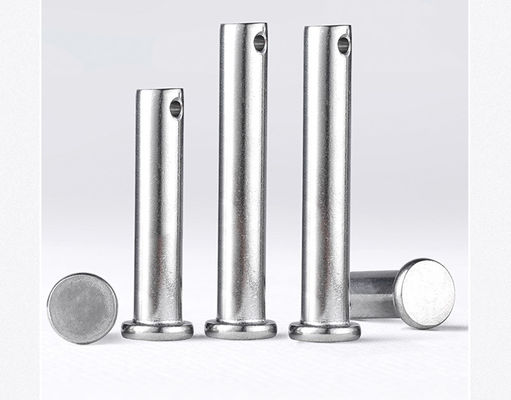

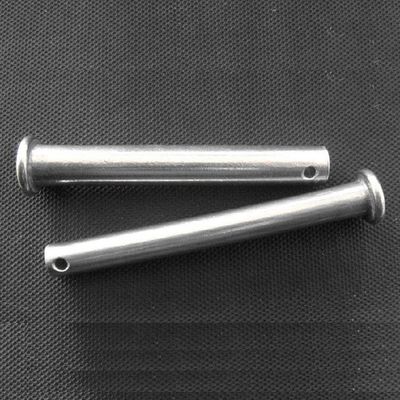

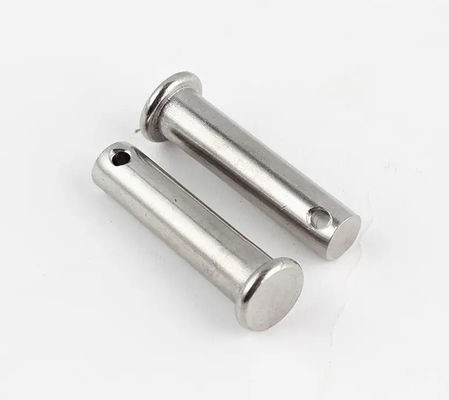

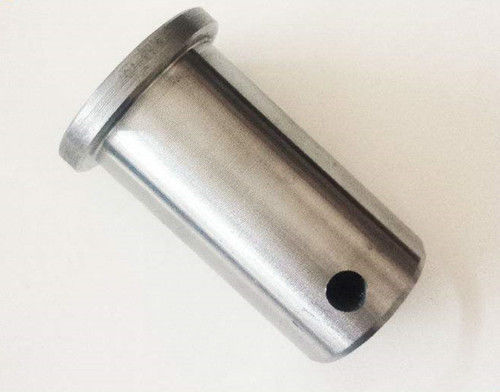

Classe 8.8 Revestido em zinco, pin e chave DIN1444 ISO2341 EN22341

  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
  • Zinc Plated Class 8.8 Clevis Pin And Key DIN1444 ISO2341 EN22341 With Head
Lugar de origem Província de Jiangsu, CHINA
Marca YingYan
Certificação ISO9000
Número do modelo Φ10-Φ25
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Pequenas caixas, sacos de plástico, grandes quantidades em caixas

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
nome Pins de clevis com cabeça Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço carbono 35K Tratamento de superfície Placas de zinco
Cores Azul-branco Grau 8.8
Tamanho Φ10-Φ25/de acordo com as suas necessidades Duração 25-100 mm/de acordo com as suas necessidades
Destacar

Pin Clevis revestido de zinco

,

Pin e chave DIN1444

,

Clevis Pin e Chave
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ25*100 Φ25 100 10000
If you have more needs, please contact customer service 1 1 1
Deixe um recado
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Descrição de produto

DIN1444 ISO2341 EN22341 Aço carbono 35K revestido com zinco zinco branco classe 8.8 Pins Clevis com cabeça Φ10-Φ16



Classe 8.8 Revestido em zinco, pin e chave DIN1444 ISO2341 EN22341 0

Diâmetro nominal 3 4 5 6 8 10 12
d
d Max. 3 4 5 6 8 10 12
Min 2.94 3.925 4.925 5.925 7.91 9.91 11.89
dk Max. 5 6 8 10 14 18 20
Min 4.7 5.7 7.64 9.64 13.57 17.57 19.48
d1 Max. 0.94 1.14 1.34 1.74 2.14 3.38 3.38
Min 0.8 1 1.2 1.6 2 3.2 3.2
k Tamanho nominal 1 1 1.6 2 3 4 4
Max. 1.125 1.125 1.725 2.125 3.125 4.15 4.15
Min 0.875 0.875 1.475 1.875 2.875 3.85 3.85
Lh Min 1.6 2.2 2.9 3.2 3.5 4.5 5.5
Diâmetro nominal 14 16 18 20 22 24 27
d
d Max. 14 16 18 20 22 24 27
Min 13.89 15.89 17.89 19.87 21.87 23.87 26.87
dk Max. 22 25 28 30 33 36 40
Min 21.48 24.48 27.48 29.48 32.38 35.38 39.38
d1 Max. 4.18 4.18 5.18 5.18 5.18 6.52 6.52
Min 4 4 5 5 5 6.3 6.3
k Tamanho nominal 4 4.5 5 5 5.5 6 6
Max. 4.15 4.65 5.15 5.15 5.65 6.15 6.15
Min 3.85 4.35 4.85 4.85 5.35 5.85 5.85
Lh Min 6 6 7 8 8 9 9
Diâmetro nominal 30 33 36 40 45 50 55
d
d Max. 30 33 36 40 45 50 55
Min 29.87 32.84 35.84 39.84 44.84 49.84 54.81
dk Max. 44 47 50 55 60 66 72
Min 43.38 46.38 49.38 54.26 59.26 65.26 71.26
d1 Max. 8.22 8.22 8.22 8.22 10.22 10.22 10.22
Min 8 8 8 8 10 10 10
k Tamanho nominal 8 8 8 8 9 9 11
Max. 8.18 8.18 8.18 8.18 9.18 9.18 11.215
Min 7.82 7.82 7.82 7.82 8.82 8.82 10.785
Lh Min 10 10 10 10 12 12 14
Diâmetro nominal 60 70 80 90 100
d
d Max. 60 70 80 90 100
Min 59.81 69.81 79.81 89.78 99.78
dk Max. 78 90 100 110 120
Min 77.26 89.13 99.13 109.13 119.13
d1 Max. 10.22 13.27 13.27 13.27 13.27
Min 10 13 13 13 13
k Tamanho nominal 12 13 13 13 13
Max. 12.215 13.215 13.215 13.215 13.215
Min 11.785 12.785 12.785 12.785 12.785
Lh Min 14 16 16 16 16



Características:

  • Os eixos de alfinetes com cabeça DIN1444 são concebidos emConformidadecom normas internacionais, com uma ampla gama de tamanhos que oferecem várias opções para satisfazer os requisitos.
  • Podem ser fabricados a partir de uma variedade de materiais, incluindo as classes de aço inoxidável 304, 316, 2205, 2507, 310S, 904L, bem como aço carbono, para atender a diversos ambientes de trabalhoeexigências.
  • Os pinos DIN1444 são utilizados principalmente para ligar dois eixos ouequipamentoUma vez que a ligação é feita com o alfinete, um alfinete dividido é inserido no orifício localizado na extremidade do alfinete para fixar a peça em seu lugar.

Vantagens:

  • A razão pela qual o DIN1444 é adequado paravariadosA sua utilização em ambientes industriais e cenários de aplicação é devido à sua gama diversificada de especificações e à abundância de opções de materiais.
  • A combinação de alfinetes e alfinetes de cotterasseguraEstabilidade e fiabilidade da ligação.
  • A produção e fabrico de pinos de dobradiça respeitam estritamente as normas DIN, garantindo dimensões precisas, garantindo a qualidade do produto eIntercâmbio, reduzindo as dificuldades de manutenção e substituição e, em última análise, poupando custos.

Scenários de aplicação:

  • Sistemas de bomba, válvula e tubulação: Nos sistemas de transporte de fluidos, os pinos DIN1444 são amplamente utilizados para conectar e fixar bombas, válvulas e tubos.
  • Indústria petroquímica: Devido ao ambiente de trabalho especial da indústria petroquímica, são necessários conectores resistentes à corrosão e de alta resistência.Os pinos DIN1444 tornam-se uma escolha ideal devido às suas diversas opções de materiais e métodos de ligação estáveis.
  • Equipamento de engenharia naval: No equipamento de engenharia naval, os pinos DIN1444 fornecem uma ligação estável e fiável, garantindo que o equipamento funcione adequadamente em ambientes marinhos adversos.
  • Geração de energia eólica: Os pinos DIN1444 desempenham também um papel vital na ligação e fixação de equipamentos na produção de energia eólica.
