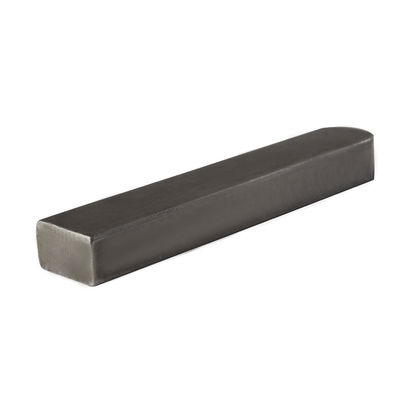

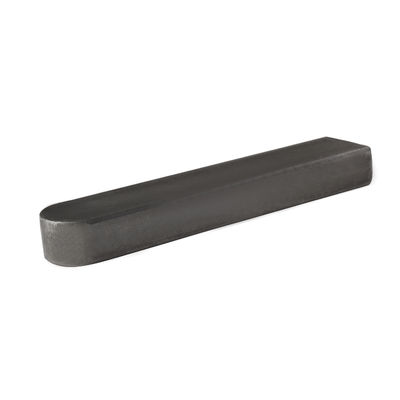

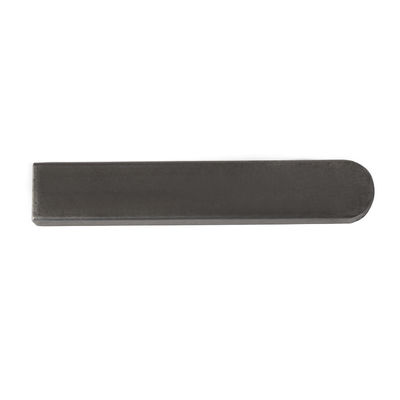

A3 aço carbono pin e chave quadrado e retangular UNI6604 DIN6885 tipo C

  • A3 Carbon Steel Pin And Key Square And Rectangular UNI6604 DIN6885 Type C
  • A3 Carbon Steel Pin And Key Square And Rectangular UNI6604 DIN6885 Type C
  • A3 Carbon Steel Pin And Key Square And Rectangular UNI6604 DIN6885 Type C
Lugar de origem Província de Jiangsu, China
Marca YingYan
Certificação ISO9000
Número do modelo comprimento20~118mm
Quantidade de ordem mínima 1000 peças
Preço negotiable
Detalhes da embalagem Pequenas caixas, sacos de plástico, grandes quantidades em caixas

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome Chaves quadradas e retangulares Padrão GB/DIN/ASME/EN/ISO, etc.
Materiais Aço de carbono A3 Acaba. Polir, galvanizar
Serviço OEM/ODM Forma quadrado e retangular
Cores Simples Duração 20 mm-118 mm/de acordo com as suas necessidades
Largura 12mm-22mm/de acordo com as suas necessidades Altura 8mm-14mm/de acordo com as suas necessidades
Destacar

DIN6885 Pin e chave

,

Pin e chave de aço carbono

,

Chaves retangulares DIN 6885
Deixe um recado
Descrição de produto

UNI6604 DIN6885 A3 aço carbono Chaves simples quadradas e retangulares tipo C



A3 aço carbono pin e chave quadrado e retangular UNI6604 DIN6885 tipo C 0
Tamanho normal 2 3 4 5 6 8 10
b
b Max = tamanho nominal (h8)   2 3 4 5 6 8 10
Min   1.986 2.986 3.982 4.982 5.982 7.978 9.978
h Max = tamanho nominal   2 3 4 5 6 7 8
retângulo ((h11) Min - - - - - 6.91 7.91
Quadrado ((h8) Min 1.986 2.986 3.982 4.982 5.982 - -
s Camarões ou arredondados Min 0.16 0.16 0.16 0.25 0.25 0.25 0.4
Max. 0.25 0.25 0.25 0.4 0.4 0.4 0.6
Tamanho normal 12 14 16 18 20 22 25
b
b Max = tamanho nominal (h8)   12 14 16 18 20 22 25
Min   11.973 13.973 15.973 17.973 19.967 21.967 24.967
h Max = tamanho nominal   8 9 10 11 12 14 14
retângulo ((h11) Min 7.91 8.91 9.91 10.89 11.89 13.89 13.89
Quadrado ((h8) Min - - - - - - -
s Camarões ou arredondados Min 0.4 0.4 0.4 0.4 0.6 0.6 0.6
Max. 0.6 0.6 0.6 0.6 0.8 0.8 0.8
Tamanho normal 28 32 36 40 45 50 56
b
b Max = tamanho nominal (h8)   28 32 36 40 45 50 56
Min   27.967 31.961 35.961 39.961 44.961 49.961 55.954
h Max = tamanho nominal   16 18 20 22 25 28 32
retângulo ((h11) Min 15.89 17.89 19.87 21.87 24.87 27.87 31.84
Quadrado ((h8) Min - - - - - - -
s Camarões ou arredondados Min 0.6 0.6 1 1 1 1 1.6
Max. 0.8 0.8 1.2 1.2 1.2 1.2 2
Tamanho normal 63 70 80 90 100
b
b Max = tamanho nominal (h8)   63 70 80 90 100
Min   62.954 69.954 79.954 89.946 99.946
h Max = tamanho nominal   32 36 40 45 50
retângulo ((h11) Min 31.84 35.84 39.84 44.84 49.84
Quadrado ((h8) Min - - - - -
s Camarões ou arredondados Min 1.6 1.6 2.5 2.5 2.5
Max. 2 2 3 3 3






Princípio de funcionamento:

As chaves planas são peças industriais que dependem da extrusão de dois lados e do lado da chaveira para transferir torque.

Classificação:

De acordo com diferentes usos, as teclas planas podem ser divididas em teclas planas comuns, teclas planas finas, teclas planas guiadas de três tipos.e a tecla plana de orientação é utilizada para ligação dinâmica.

Padrão:

O padrão para chaves planas comuns é o DIN6885. De acordo com a forma das duas extremidades das chaves planas, o DIN6885 é dividido em três tipos de ABC, o tipo A é redondo em ambas as extremidades,Tipo B é quadrado em ambas as extremidadesA norma internacional correspondente UNI6604 é dividida em modelos A&B.

Grau e material:

O aço carbono de grau 4,8 comumente utilizado Q235, A3 e outro aço de baixo carbono, grau 8,8 comumente utilizado 35 aço, 45 aço e outro aço de carbono médio;Aço inoxidável comumente utilizado 304, 316 e outros materiais.

Tratamento de superfície:

Dado que as tolerâncias de largura e espessura das teclas planas h8 e h11 são muito pequenas, isto é, os requisitos são relativamente precisos,e o tratamento de superfície do revestimento convencional de zinco excede os requisitos de tolerância, então é basicamente cor natural.
